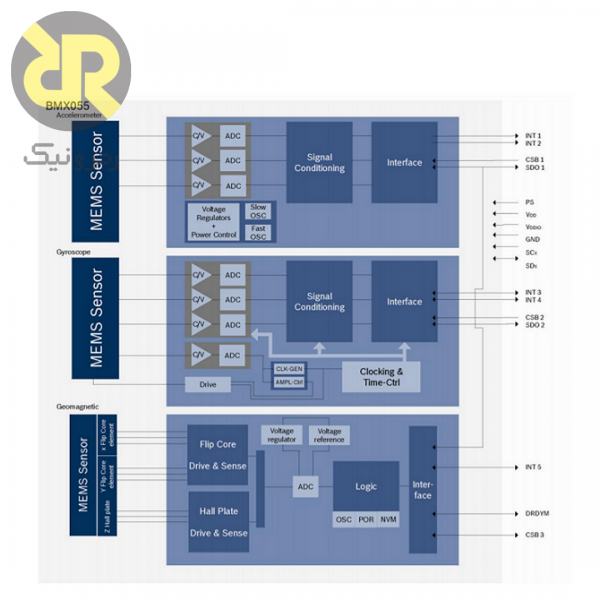

سنسور IMU نه محوره BMX055
سنسور IMU نه محوره BMX055 از یک ژیروسکوپ، یک شتاب سنج و یک مغناطیس سنج سه محوره تشکیل شده است. خروجی هر محور از این سنسورها در قالب داده‌های 16 بیتی و تحت پروتکل‌های I2C و SPI ارائه می‌شوند. محدوده‌ی اندازه گیری داده‌های شتاب سنج در بازه‌های 8g±، 4g±، 2g± و 16g±، محدوده‌ی اندازه گیری داده‌های ژیروسکوپ در بازهی 125±الی 2000± درجه بر ثانیه و محدوده‌ی اندازه گیری داده‌های مغناطیس سنج در بازهی 2500± میکرو تسلا قابل تنظیم است.
کاربردها
-
- ناوبری اینرسی
- قطب نما و شیب سنج
- تلفن همراه و تبلت
- دسته بازی های حرکت محور
- سنسورهای پوشیدنی
- پهپاد
ویژگی‌های سنسور IMU نه محوره BMX055
با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.
Key features :
3 sensors in one device : an advanced triaxial 16bit gyroscope, a versatile, leading edge triaxial 12bit accelerometer and a full performance geomagnetic sensor
Small package : LGA package 20 pins footprint 3.0 x 4.5 mm², height 0.95mm
Common voltage supplies : VDD voltage range: 2.4V to 3.6V
Digital interface : SPI (4-wire, 3-wire), I²C, 4 interrupt pins
VDDIO voltage range: 1.2V to 3.6V
Smart operation and integration All sensors can be operated individually:
9-axis FusionLib software compatible
Consumer electronics suite : MSL1, RoHS and RoHS2 compliant, halogen-free
Operating temperature: -40°C … +85°C
Gyroscope Features
- Programmable functionality : Ranges switchable from ±125°/s to ±2000°/s
Low-pass filter bandwidths 230Hz – 12Hz
Fast and slow offset controller (FOC and SOC)
- On-chip FIFO : Integrated FIFO with a depth of 100 frames
- On-chip interrupt controller : Motion-triggered interrupt-signal generation for
– new data
– any-motion (slope) detection
– high rate
- Low power IC : < 5mA current consumption, 30ms start-up time
wake-up time in fast power-up mode only 10ms
|
Accelerometer Features
- Programmable functionality : Acceleration ranges ±2g/±4g/±8g/±16g
Low-pass filter bandwidths 1kHz – <8Hz
- On-chip FIFO : Integrated FIFO with a depth of 32 frames
- On-chip interrupt controller : Motion-triggered interrupt-signal generation for
– new data
– any-motion (slope) detection
– tap sensing (single tap / double tap)
– orientation- & motion inactivity recognition
– flat/low-g/high-g detection
- On-chip temperature sensor : factory trimmed, 8-bit, typical slope 0.5K/LSB.
- Ultra-low power IC 130μA current consumption, 1.3ms wake-up time,
advanced features for system power management
|
Magnetometer Features
- Flexible functionality : Magnetic field range typical 1300μT (x-, y-axis);
±2500μT (z-axis)
Magnetic field resolution of ~0.3μT
- On-chip interrupt controller : Interrupt-signal generation for
– new data
– magnetic low-/high-threshold detection
- Ultra-low power : Low current consumption (170μA @ 10Hz in low
power preset), short wake-up time, advanced
features for system power management
|
