رگولاتور سوئیچینگ افزاینده ، کاهنده LTC3112EDHD با ولتاژ قابل تنظیم

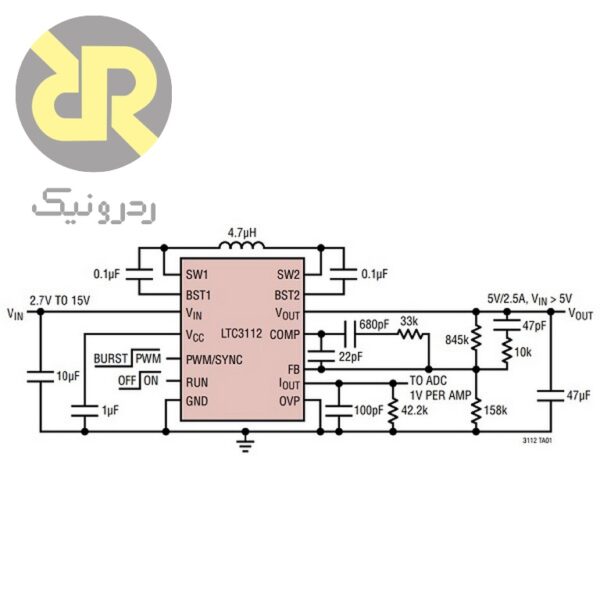

رگولاتور سوئیچینگ افزاینده ، کاهنده LTC3112EDHD با ولتاژ قابل تنظیم یک مبدل DC / DC نوع buck-boost فرکانس ثابت با دامنه ای از ولتاژ ها در ورودی و خروجی آن می باشد. معماری داخلی طراحی شده آن با 4 سوییچ تک سلفی  باعث شده است با ولتاژ ورودی های برابر  ، کمتر یا بیشتر از ولتاژ خروجی، عملکردی یکپارچه و کم نویز داشته باشد.رگولاتور ولتاژ متغیر LTC3112EDHD با دامنه ولتاژ ورودی 2.7  تا 15 ولت برای طیف گسترده ای از کاربردها مانند باتری های تک یا چند سلول  ، منابع  با خازن پشتیبان یا آداپتور های دیواری مناسب است. سوئیچ های داخلی از  نوع MOSFET با RDS ON  عملکرد بسیار کارآمدی را در استفاده از این آی سی در مدار های قدرت می دهد. از دیگر ویژگی های این آی سی می توان به حالت کاری Burst یا PWM قابل انتخاب ، مدار محافظ اتصال کوتاه ، خاموشی حرارتی مدار و مدار ماننیتورینگ جریان خروجی مدار برای کنترل آن اشاره کرد.

کاربردها

1. 1. باتری های پشتیبان و بکاپ
   2. فرستنده های RF
   3. مبذل های افزاینده 12 ولت
   4. منابع تغذیه با چند ورودی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

_ Regulated Output with VIN Above, Below or Equal to VOUT
_ 2.7V to 15V Input Voltage Range
_ 2.5V to 14V Output Voltage Range
_ 2.5A Continuous Output Current: VIN = 5V, VOUT = 5V, PWM Mode
_ Output Current Monitor
_ Up to 95% Efficiency
_ 750kHz Switching Frequency, Synchronizable Between 300kHz and 1.5MHz
_ Internal N-Channel MOSFETs
_ Selectable Burst Mode® Operation, IQ = 50µA
_ Shutdown Current < 1µA
_ Overvoltage Protection
_ Output Disconnect in Shutdown
_ Internal Soft-Start
_ Small, Thermally Enhanced 16-Lead (4mm × 5mm × 0.75mm) DFN
