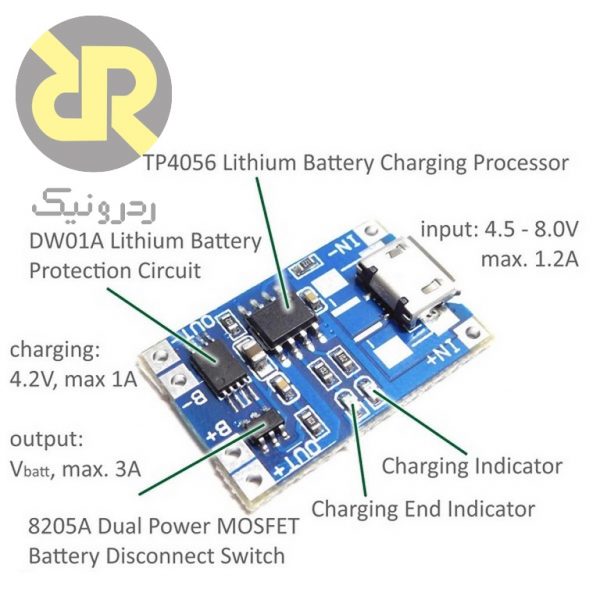

ماژول شارژر باتری لیتیومی TC4056A

ماژول شارژر باتری لیتیومی TC4056A برای شارژ کردن باتری های قابل شارژ لیتیومی با استفاده از روش CC/CV طراحی شده است.ای سی مورد استفاده در این ماژول TC4056A که دارای انواع مدار های داخلی محافظت overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery می باشد.با استفاده از درگاه USB Micro یا کانکتور های + and – می توان تغذیه را به ماژول متصل کرد.حداقل جریانی که منبع تغذیه باید ارایه دهد 1 آمپر می باشد.تنظیم جریان هنگام شارژ با استفاده از مقاومت Rprog  یا R3 انجام می شود.بر روی این ماژول دو LED برای نمایش شارژ و عدم شارژ باتری تعبیه شده است.هنگامی که ماژول در حال شارز کردن باتریست LED قرمز رنگ روشن می شود و هنگام اتمام پروسه شارز LED  ابی روشن می شود.

کاربردها

1. 1. انواع PDA ها
   2. پخش کننده های MP3
   3. شارژر های دیواری
   4. سیستم های بلوتوث

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

+ 4.217V peak voltage (won’t overcharge the battery)
+ 100mA charge cut-off current
+ No trickle-charging or topping-up
+ Well-working protection with >2.5V discharge cut-off
+ Absence of overheating
+ Additional IN+ and IN- contacts
