ماژول درایور موتور توان بالای ZR5002

PartNumber

ZR5002 High-power multi-mode

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بررسی مشتری)

12,323,427 ﷼

ماژول درایور موتور توان بالای ZR5002 با ولتاژ کاری 40-5 ولت، جریان لحظه‌ای 180 آمپر و خروجی تمام پل تک کاناله

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

موجود

ماژول درایور موتور توان بالای ZR5002

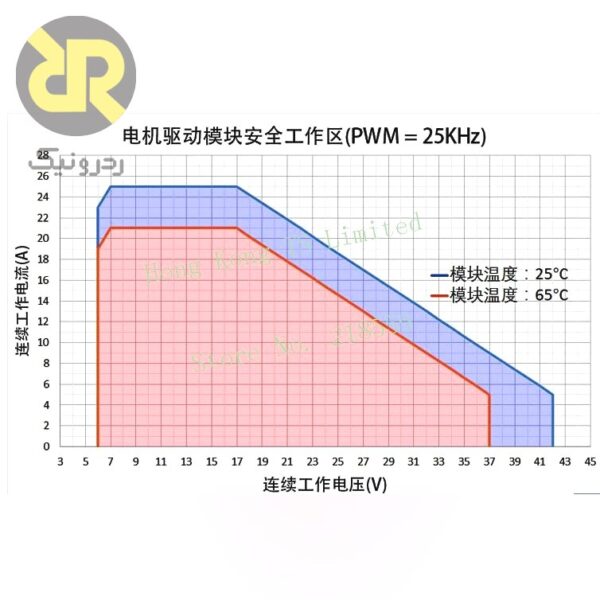

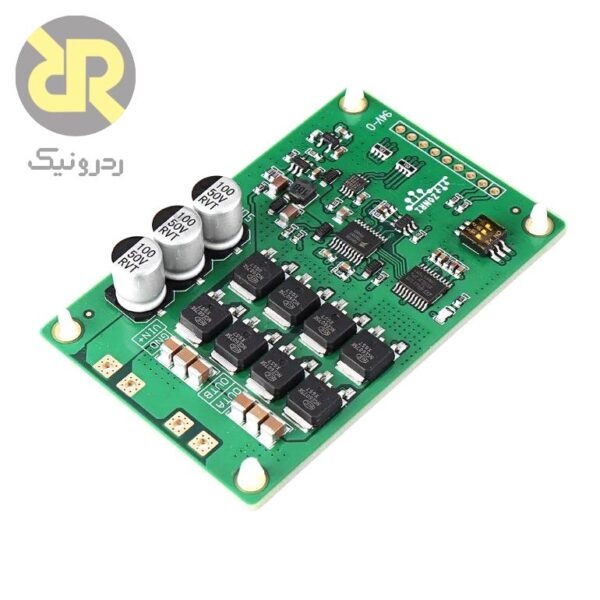

ماژول درایور موتور توان بالای ZR5002 یک درایور موتور MOS Tube با خروجی تمام پل می‌باشد. خروجی تمام پل این درایور از 4 بلوک ماسفت NCE6075K ساخته شده که هر بلوک آن از 2 ماسفت موازی تشکیل شده‌است. به همین خاطر این درایور قادر است تا جریان حداکثر 180 آمپر را که هنگام استارت و استپ موتور نیاز می‌شود را، از خود عبور دهد. توان نامی این درایور در محدوده ایمن 460 وات می‌باشد (23V , 20A). این درایور 5 حالت (Mode) برای کنترل موتور داشته که توسط دیپ سوئیچ روی آن، حالت دلخواه انتخاب می‌شود (آنالوگ، PPM و PWM).

کاربردها

کنترل موتور DC
موتور پله‌ای
رباتیک
سلنوئید

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

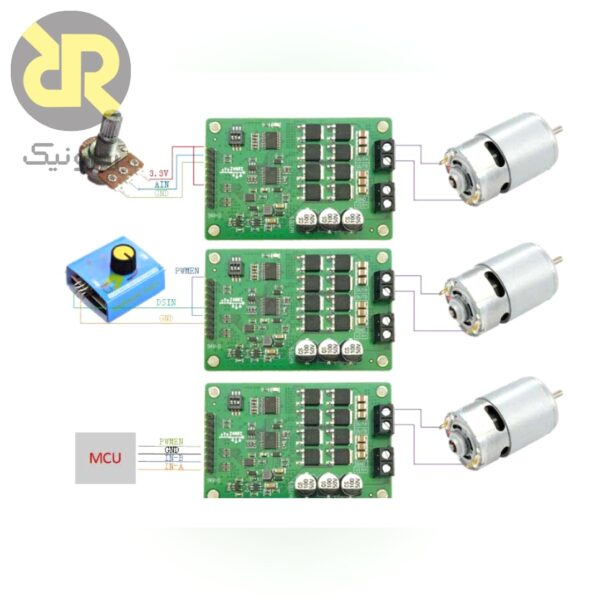

Support PWM signal, analog signal, PPM signal control.
Rated power supply voltage: 5V-40V.
Limit voltage range: 4.8V – 48V.
The power supply voltage is 12V, 10A continuous current working temperature rise is small and 15 degrees (25°C room temperature ring)
territory).
Select among the five working modes by the DIP switch.
Support for high frequency PWM signals

100% duty cycle PWM signal input in PWM mode.
Can withstand large transient currents (180A/10ms) when the DC motor starts and stops.
In the PPM signal and analog signal control modes, the PWM frequency is 15.5KHz.
MOS tube rated parameters are: 75A / 60V / NMOS.

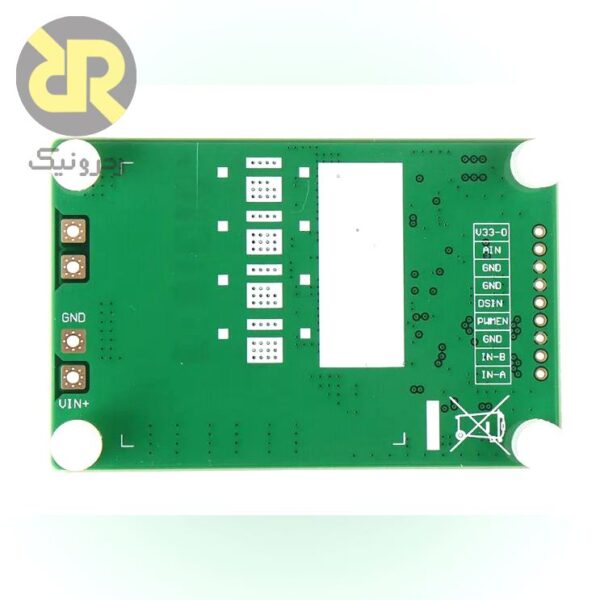

Four layers of PCB, good thermal and heat dissipation, with adhesive heat sink, users can post according to their needs
Installed.
