ماژول مبدل سنسور دما PT100/1000 مدل MAX31865

ماژول مبدل سنسور دما PT100/1000 مدل MAX31865 یک ماژول درایورسنسورهای PT100 و PT1000 است. این ماژول از انواع سنسورهای دوسیم، سه سیم و چهار سیم پشتیبانی می‌کند. این ماژول به صورت سریال دیتا را منتقل می‌کند. ولتاژ کاری آن 3.3 تا 5 ولت است و سطح منطقی ارتباطات آن نیز با میکروکنترلرهای 3.3 ولت و 5 ولت سازگار است. ورودی های این ماژول در برابر اضافه ولتاژ تا 45± ولت، محافظت می شوند.

برای مشاهده پروژه راه اندازی این ماژول با AVRWizard اینجا کلیک کنید.

کاربردها

1. کنترل کوره
2. دستگاه تهویه هوا
3. تجهیزات صنعتی
4. تجهیزات پزشکی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Simple Conversion of Platinum RTD Resistance to Digital Value
(Handles 100Ω to 1kΩ (at 0°C) Platinum RTDs(PT100 to PT1000
Compatible with 2-, 3-, and 4-Wire Sensor Connections SPI-Compatible Interface

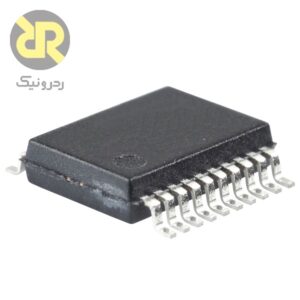

20-Pin TQFN and SSOP Packages
: High Accuracy Facilitates Meeting Error Budgets
( 15Bit ADC Resolution; Nominal Temperature Resolution 0.03125°C (Varies Due to RTD Nonlinearity
:Total Accuracy Over All Operating Conditions
0.5°C (0.05% of Full Scale) max
Fully Differential VREF Inputs
21ms (max) Conversion Time
Integrated Fault Detection Increases System
Reliability
±45V Input Protection
Fault Detection (Open RTD Element, RTD Shorted to
(Out-of-Range Voltage, or Short Across RTD Element
