آی سی ایزولاتور RS-485 ADM2482E

PartNumber

ADM2482EBRWZ

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بررسی مشتری)

3,167,950 ﷼

آی سی ایزولاتور RS-485 ADM2482E با تحمل ولتاژ 2.5kV، درایور ترانس داخلی و حداکثر نرخ انتقال داده 16Mbps

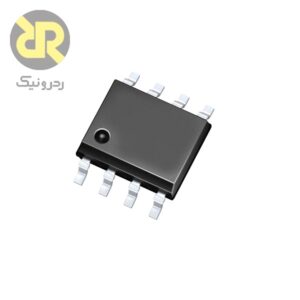

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

مقایسه

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: A-2694 دسته: آی سی رابط و مبدل دیتا برچسب: آی سی ایزولاتور, آی سی ایزولاتور RS-485 ADM2482E, ایزولاتور ADM2482E, ایزولاتور RS-485, خرید ADM2482E, فروش ADM2482E, قیمت ADM2482E

توضیحات

آی سی ایزولاتور RS-485 ADM2482E

آی سی ایزولاتور RS-485 ADM2482E یک ایزولاتور مناسب برای ارتباطات پر سرعت، نیمه دوطرفه یا دو طرفه می‌باشد.در ارتباط نیمه دو طرفه، فرستنده و گیرنده از یک خط مشترک استفاده می‌کنند. این قطعه با استانداردهای TIA/EIA-485-A-98 و ISO 8482:1987(E) مطابقت دارد. ADM2482E از 3 کانال ایزولاتور، یک درایور تفاضلی سه حالته، و یک گیرنده تفاضلی که همگی در یک چیپ مجتمع شده‌اند ساخته شده‌است. همچنین این آی سی یک خروجی موج مربعی داشته که می‌تواند یک ترانس خارجی را درایو کرده و برای تامین تغذیه ایزوله استفاده شود. تغذیه طرف منطقی آی سی 5 یا 3.3 ولت و تغذیه طرف خط انتقال، 3.3 ولت است.

کاربردها

ایزولاسیون ارتباطات RS-485/RS-422
شبکه‌های صنعتی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Isolated RS-485/RS-422 transceivers, configurable as half duplex or full duplex
Integrated oscillator driver for external transformer
±15 kV ESD protection on RS-485 input/output pins
Complies with TIA/EIA-485-A-98 and ISO 8482:1987(E)
Data rate: 500 kbps/16 Mbps
5 V or 3.3 V operation (VDD1)
256 nodes on bus
True fail-safe receiver inputs

Safety and regulatory approvals
- UL recognition: 2500 V rms for 1 minute per UL 1577
- VDE certificates of conformity
  - DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 560 V peak
Thermal shutdown protection
Operating temperature range: −40°C to +85°C
Wide-body, 16-lead SOIC package
