ماژول ECG دو کانال GebraBit ADS1292R

ماژول ECG دو کانال GebraBit ADS1292R

ماژول GebraBit ADS1292R ، یک ماژول 24 بیتی سنسور ECG سه لید با 2 کانال نمونه‌برداری و سنسور تنفس می‌باشد. ماژول GebraBit ADS1292R ، به دو ولتاژ برای تغذیه‌ی آنالوگ و دیجیتال ADS1292R  نیاز دارد، درنتیجه دو جامپر سلکتور درنظر گرفته‌شده تا به کاربر این امکان را دهد که بتواند ولتاژ تغذیه مورد نظر را بین 1V8و 3V3 و5V انتخاب کند.

GebraBit ADS1292R، دو انتخاب برای منبع کلاک ADS1292R ارائه می‌کند، یکی از آنها اسیلاتور داخلی ADS1194 و دیگری کریستال اسیلاتور خارجی 2.048MHz یا و پین “CLK” می‌باشد که این از طریق جامپر سلکتور “CLK SEL” امکان‌پذیر است. همچنین جامپر ” EXT CLK” انتخاب منبع کلاک خارجی سنسور را از بین پین  ‘CLK’ و کریستال 2.048MHz تعبیه شده روی برد ، فراهم می سازد.

ماژول GebraBit ADS1292R، از ECG و سنسور تنفس ADS1292R برخوردار است و همچنین به دلیل به کارگیری سوکت مادگی جک هدفون 3.5mm در این ماژول، هر کابل ECG دارای 3 لید با جک 3.5mm می‌تواند نیاز کاربران را برطرف کند.

نکته‌ی مهم بعدی درباره‌ی GebraBit ADS1292R این است که پین‌های این ماژول مطابق با استانداردهای GEBRABUS طراحی شده‌اند و این امر امکان دسترسی کاربران به همه‌ی ورودی و خروجی‌های مهم ADS1292R را فراهم می‌سازد. در این ماژول برای خواندن داده‌ها و برقراری ارتباط با سنسور، یک رابط SPI مورد نیاز است.

هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.

Features

• User selectable analog and digital supply voltage
• User selectable ADS1292R clock source (Internal or external )
• 2.048 Mhz crystal oscillator
• Benefits from ECG and respiration of ADS1292R
• Can use 3-lead ECG cable with 3.5mm phone male jack
• ON/OFF LED indicator
• Access to important I/O of ADS1292R
• SPI interface for reading data and configuring the sensor
• Pin Compatible with GEBRABUS
• GebraBit Medium package
• It can be used as a daughter board of GEBRABIT MCU Modules
• Featuring Castellated pad (Assembled as SMD Part)
• Separatable screw parts to reduce the size of the board

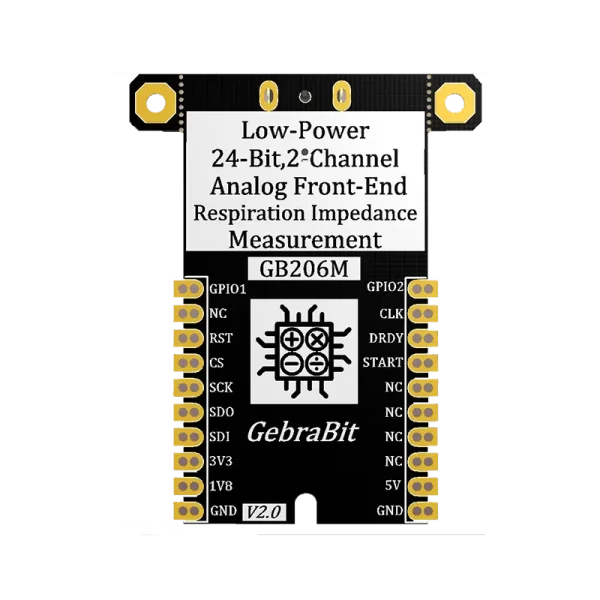

پین اوت ماژول ECG دو کانال GebraBit ADS1292R

بررسی اجمالی ماژول ECG دو کانال GebraBit ADS1292R

سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
