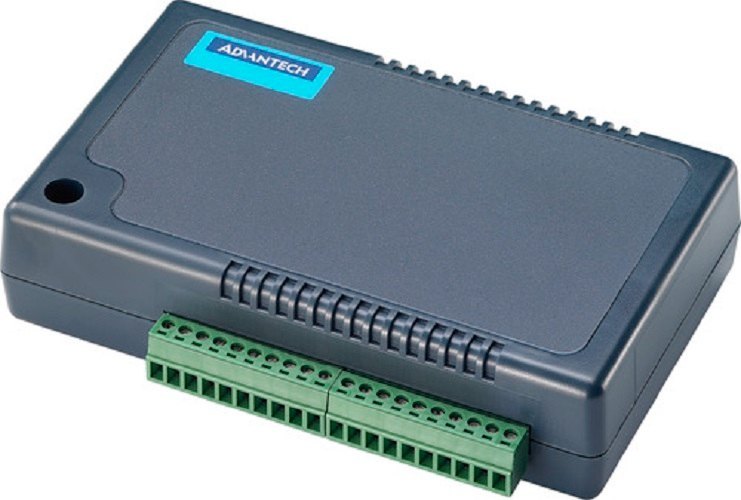

کارت داده برداریADVANTECH USB-4704-AE

 کارت داده برداریUSB-4704-AE

ماژول USB-4704-AE از سری USB-4700 شرکت Advantech یک ماژول USB Data Acquisition (DAQ) چندمنظوره است که از طریق پورت USB به راحتی قابل اتصال بوده و بدون نیاز به کارت‌های داخلی یا منبع تغذیه خارجی، توانایی‌های گسترده‌ای برای اندازه‌گیری، کنترل و تولید سیگنال فراهم می‌کند.
این ماژول با طراحی فشرده، قابلیت نصب روی DIN-rail و اتصال از طریق ترمینال پیچ‌دار، یک راهکار مناسب و مقرون‌به‌صرفه برای آزمایشگاه‌ها، پروژه‌های صنعتی، خطوط تولید و توسعه سیستم فراهم می‌کند.

مشخصات فنی و قابلیت‌ها

• ۸ کانال ورودی آنالوگ (Analog Input) — امکان اندازه‌گیری سیگنال‌های آنالوگ با انعطاف در دامنه ورودی.
• رزولوشن ۱۴ بیت برای ورودی آنالوگ — دقت مناسب برای خواندن دقیق سیگنال‌های آنالوگ.
• نرخ نمونه‌برداری تا 48 kS/s (جمع کل) — برای کاربردهای با سرعت متوسط تا نسبتاً سریع مناسب است.
• ۲ کانال خروجی آنالوگ (Analog Output) با رزولوشن ۱۲ بیت و بازه خروجی 0–5 V — مناسب برای تولید سیگنال، کنترل، راه‌اندازی تحریک آنالوگ و …
• ۸ خط ورودی دیجیتال + ۸ خط خروجی دیجیتال (TTL DI/DO) — برای کنترل ساده دیجیتال، خواندن وضعیت سنسورها یا کنترل رله‌ها و اجرای منطق دیجیتال.
• شمارنده/تایمر ۳۲ بیتی (32-bit counter/timer) — برای شمارش پالس، اندازه‌گیری فرکانس یا رخدادهای دیجیتال.
• تغذیه از طریق USB (Bus-powered) — بدون نیاز به منبع تغذیه خارجی.
• پشتیبانی از USB 2.0 — سازگار با اغلب رایانه‌ها و لپ‌تاپ‌ها.
• نصب آسان با ترمینال پیچ‌دار و قابل نصب روی DIN-rail — مناسب محیط‌های صنعتی و کاربردهای جدی.
• سازگاری نرم‌افزاری گسترده — قابل استفاده با زبان‌ها و محیط‌های توسعه متنوع مانند C, C++, C#, Java, LabVIEW, MATLAB و غیره.

جزئیات فنی بیشتر — برای استفاده حرفه‌ای

طبق دفترچه راهنمای رسمی ماژول USB-4704:

• ورودی آنالوگ می‌تواند ۸ single-ended یا ۴ differential (یا ترکیبی) باشد.
• برای ورودی آنالوگ امکان تنظیم Gain و اسکن خودکار کانال‌ها وجود دارد.
• ماژول شامل بافر FIFO داخلی 512 K sample برای کانال‌های AI است — این ویژگی به پایداری و کاهش بار پردازشی در زمان نمونه‌برداری کمک می‌کند.
• در حالت فعال بودن ورودی آنالوگ + DI/DO، نرخ نمونه‌برداری ممکن است کاهش یافته و تا حدود 40 kS/s محدود شود.

کاربردها — کجا و برای چه کارهایی مناسب است؟

آزمایشگاه و تحقیق & توسعه

ماژول USB-4704-AE برای پروژه‌های تحقیقاتی، تست سنسورها، اندازه‌گیری دقیق سیگنال و ثبت داده بسیار مناسب است. امکانات آنالوگ + دیجیتال + شمارشگر باعث می‌شود همه‌چیز در یک دستگاه جمع شود.

مانیتورینگ و دیتالاگینگ

با ۸ کانال آنالوگ و امکان نمونه‌برداری و دیتالاگینگ، می‌توان سنسورهای متعدد را هم‌زمان مانیتور کرد — برای سیستم‌های صنعتی، محیطی، آزمایشگاهی یا تحقیقاتی.

کنترل و اتوماسیون ساده

خروجی آنالوگ و خطوط دیجیتال برای کنترل موتورها، محرک‌ها، رله‌ها یا سایر تجهیزات مفیدند؛ به خصوص در پروژه‌های DIY، رباتیک، اتوماسیون صنعتی سبک.

خط تولید، تست و کنترل کیفیت (QC)

برای تست قطعات، کنترل ولتاژ/جریان، اندازه‌گیری سیگنال و ثبت داده در خطوط تولید یا ایستگاه‌های تست.

پروژه‌های با کامپیوتر یا لپ‌تاپ — قابل حمل و ساده برای نصب

به دلیل USB-powered و Plug & Play بودن، می‌تواند با لپ‌تاپ یا PC معمولی کار کند — مناسب برای مهندسانی که نیاز به راه‌اندازی سریع دارند.

مزایا و دلیل انتخاب USB-4704-AE

• ترکیب جامع قابلیت‌ها (AI, AO, DI/DO, Counter) در یک ماژول — صرفه‌جویی در هزینه و فضا نسبت به خرید چند دستگاه مجزا.
• نصب سریع و بدون نیاز به باز کردن کیس یا کارت داخلی — فقط اتصال USB.
• سازگاری با بسیاری از زبان‌ها و محیط‌های نرم‌افزاری، مناسب توسعه سیستم‌ها یا ترکیب با نرم‌افزارهای موجود.
• مناسب برای کاربردهای صنعتی تا پژوهشی، و از پروژه‌های ساده خانگی تا خط تولید.
• قابلیت نصب روی DIN-rail، ساختار مقاوم، و طراحی مناسب برای محیط‌های صنعتی.
• قیمت «اقتصادی» در مقایسه با ماژول‌های حرفه‌ای‌تر با قابلیت‌های مشابه (به دلیل سری پایه USB-4700).
