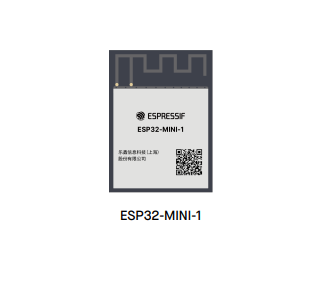

ماژول وای فای و بلوتوث ESP32-MINI-1-H4

ماژول وای فای و بلوتوث ESP32-MINI-1-H4

این ماژول از جمله ماژول های ESP32 می باشد که با ابعاد بسیار کوچک و قابلیت اتصال آنتن خارجی روانه ی بازار شده است. دارای 28 gpio می باشد و از رابط هایی دیجیتال نظیر SPI, UART, I2C,I2S و … پشتیبانی می کند.

کاربرد ها

خانه های هوشمند
اتوماسیون صنعتی
کشاورزی هوشمند
رباتیک
پزشکی
تجهیزات صوتی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Features

CPU and On-Chip Memory
• ESP32-U4WDH embedded, Xtensa dual-core
32-bit LX6 microprocessor, up to 240 MHz
• 448 KB ROM
• 520 KB SRAM
• 16 KB SRAM in RTC
• 4 MB SPI flash

Wi-Fi
• 802.11b/g/n
• Bit rate: 802.11n up to 150 Mbps
• A-MPDU and A-MSDU aggregation
• 0.4 µs guard interval support
• Center frequency range of operating channel:
2412 ~ 2484 MHz

Bluetooth®
• Bluetooth v4.2 BR/EDR and Bluetooth LE
specification
• Class-1, class-2, and class-3 transmitter
• AFH
• CVSD and SBC

Peripherals
• Up to 28 GPIOs
– 5 strapping GPIOs
– 6 GPIOs used for in-package flash
– 6 input-only GPIOs
• SD card, UART, SPI, SDIO, I2C, LED PWM, motor
PWM, I2S, infrared remote controller, pulse
counter, GPIO, touch sensor, ADC, DAC,
Ethernet, TWAI® (compatible with ISO 11898-1,
i.e. CAN Specification 2.0)

Integrated Components on Module
• 40 MHz crystal oscillator

Antenna Options
• ESP32-MINI-1: On-board PCB antenna
• ESP32-MINI-1U: external antenna via a connector

Operating Conditions
• Operating voltage/Power supply: 3.0 ~ 3.6 V
• Operating ambient temperature:
– 85 °C version module: –40 ~ 85 °C
– 105 °C version module: –40 ~ 105 °C

Certification
• RF certification: See Certificates
• Green certification: REACH/RoHS

Test
• Reliability: HTOL/HTSL/uHAST/TCT/ESD
