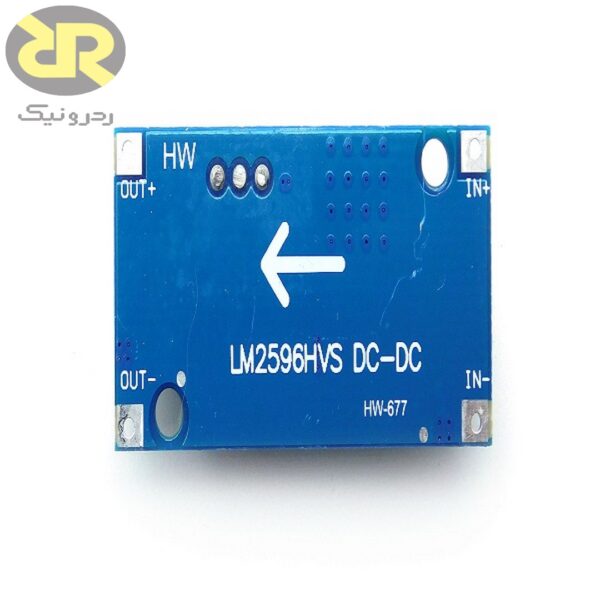

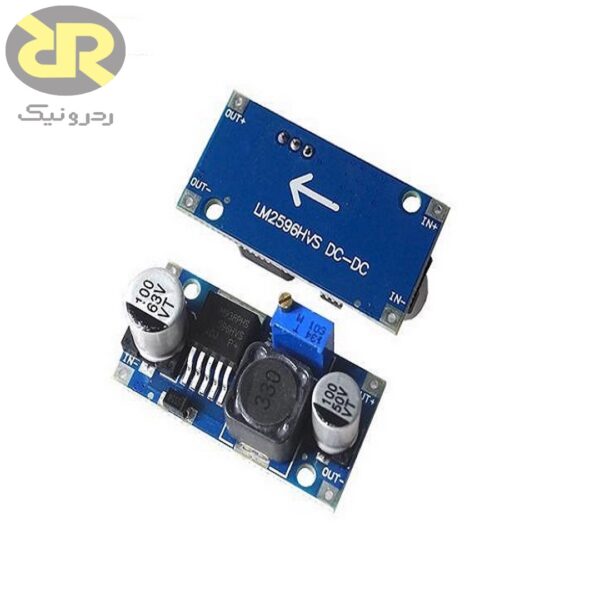

ماژول کاهنده ولتاژ LM2596HVS

ماژول کاهنده ولتاژ LM2596HVS یک مبدل DC به DC از نوع Buck است که ولتاژ خروجی آن از 3 تا 35 ولت قابل تنظیم می‌باشد. خروجی این رگولاتور تغذیه، ماکزیمم 3 آمپر ( حتما هیت‌سینک نصب شود) جریان‌دهی دارد. این ماژول با ابعاد 45.5 در 20.5 میلی‌متر، ورژن High Voltage نسخه قبلی (LM2596) بوده و کارایی و کاربرد گسترده تری نسبت به آن دارد. فرکانس قطع این ماژول 150KHz و دمای کاری آن نیز 40- تا 125 درجه سانتیگراد می‌باشد.

کاربردها

• منبع تغذیه
• تجهیزات مخابراتی
• پروژه هایDIY، برای تامین جریان
• خودرو و…

مشخصات فنی

بخاطر اهمیت مطالب فنی از ترجمه صرف نظر شده است.

3.3-V, 5-V, and Adjustable Output Versions
Adjustable Version Output Voltage Range: 1.2 V
to 57 V ±4% Maximum Over Line and Load
Conditions
Specified 1-A Output Load Current
Available in 5-Pin Package
Input Voltage Range Up to 60 V
150-kHz Fixed Frequency Internal Oscillator
ON and OFF Control
Low Power Standby Mode, IQ Typically 90 μA
High Efficiency
Thermal Shutdown and Current-Limit Protection
