آی سی رابط CAN ایزوله ISO1042QDWVRQ1

PartNumber

ISO1042QDWVRQ1

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بازخورد مشتری)

15,500,000 ﷼

آی سی رابط CAN ایزوله ISO1042QDWVRQ1 با حداکثر سرعت 5 مگابیت بر ثانیه و حفاظت از خط انتقال تا 70 ولت

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

Add to compare

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: A-2749 دسته: آی‌ سی رابط و مبدل دیتا, آی سی رابط و مبدل دیتا برچسب: آی سی رابط, آی سی رابط CAN ایزوله ISO1042QDWVRQ1, ایسی ISO1042-Q1, ایسی مبدل can ISO1042-Q1, ایسی مبدل can ایزوله, خرید ISO1042QDWVRQ1, رابط CAN ایزوله, رابط ISO1042QDWVRQ1, فروش ISO1042QDWVRQ1, قیمت ISO1042QDWVRQ1

توضیحات

آی سی رابط CAN ایزوله ISO1042QDWVRQ1

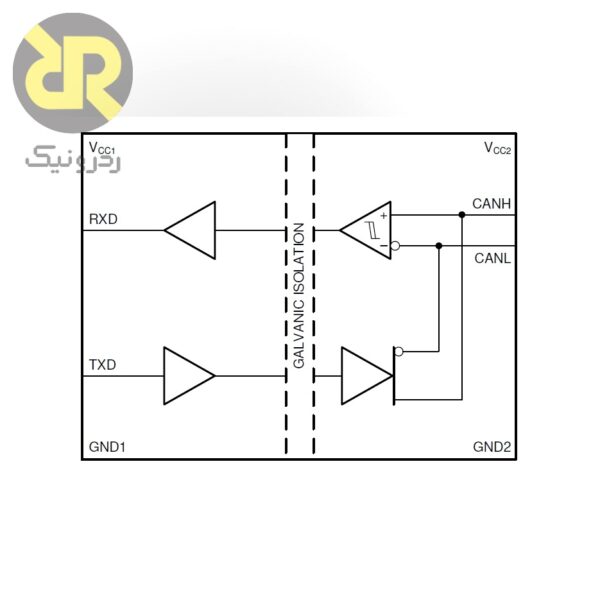

آی سی رابط CAN ایزوله ISO1042QDWVRQ1 یک فرستنده – گیرنده CAN ایزوله شده است که مشخصات آن طبق استاندارد ISO11898-2 (2016) است. این قطعه در برابر خطاهای احتمالی خط انتقال ( 70± ولت) محافظت شده است. ISO1042QDWVRQ1 در حالت CAN FD تا سرعت 5 مگابیت بر ثانیه را پشتیبانی می‌کند. عایق ایزولاسیون این تزاشه از جنس سیلیکون دی اکسید (SiO2) بوده و قادر به تحمل ولتاژ حداکثر 5000 ولتی است. این محصول به عنوان واسط بین کنترلر و خط انتقال فیزیکی عمل کرده و سیگنال تولید شده توسط کنترلر را به سیگنالی مناسب برای ارسال از طریق زوج سیم تبدیل می‌کند.

کاربردها

خودرو
اتوماسیون صنعتی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

AEC Q100: Qualified for automotive applications
Grade 1: –40°C to 125°C ambient temperature
Meets the ISO 11898-2:2016 physical layer
standard
Supports classic CAN up to 1 Mbps and FD
(Flexible Data Rate) up to 5 Mbps
Low loop delay: 152 ns
Protection features
– DC bus fault protection voltage: ±70 V
– HBM ESD tolerance on bus pins: ±16 kV
– Driver Dominant Time Out (TXD DTO)
– Undervoltage protection on VCC1 and VCC2
Common-Mode Voltage Range: ±30 V
Ideal passive, high impedance bus terminals when
unpowered

High CMTI: 100 kV/μs
VCC1 voltage range: 1.71 V to 5.5 V
– Supports 1.8-V, 2.5-V, 3.3-V and 5.0-V logic
interface to the CAN controller
VCC2 Voltage Range: 4.5 V to 5.5 V
Robust Electromagnetic Compatibility (EMC)
– System-level ESD, EFT, and surge immunity
– Low emissions

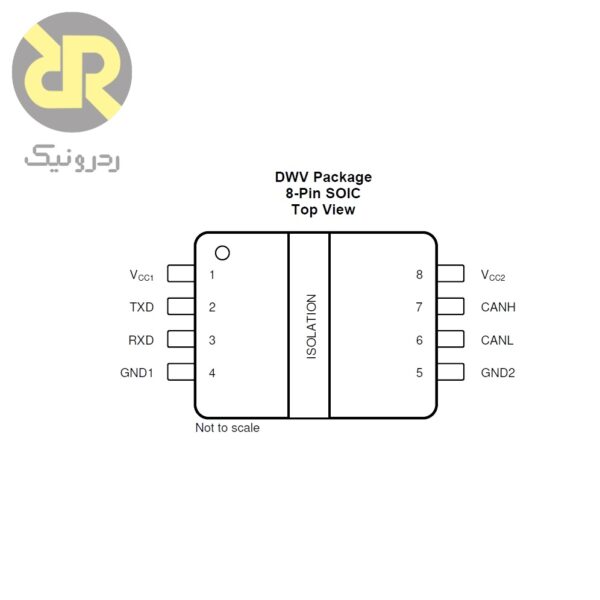

16-SOIC and 8-SOIC package options
Industrial version available: ISO1042
Safety-related certifications:
– 7071-VPK VIOTM and 1500-VPK VIORM
(Reinforced and Basic Options) per DIN VDE
V 0884-11:2017-01
– 5000-VRMS Isolation for 1 Minute per UL 1577
– CQC, TUV and CSA certifications
