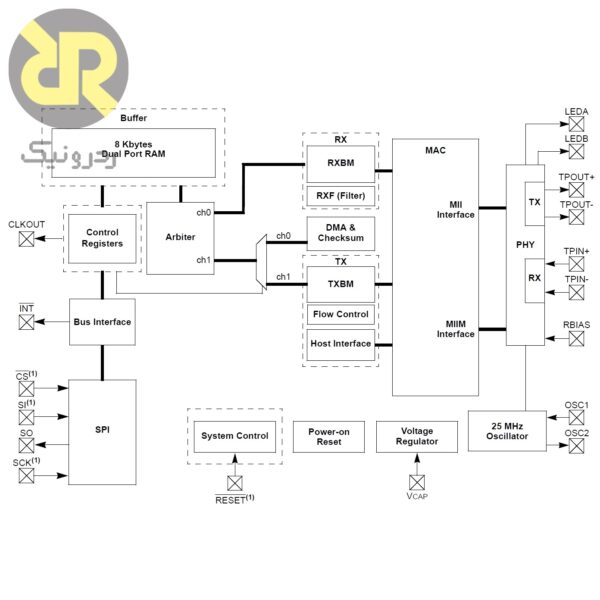

آی سی شبکه ENC28J60

PartNumber

ENC28J60/SO

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 customer review)

4,439,430 ﷼

آی سی شبکه ENC28J60 سازگار با شبکه‌های 10/100/1000Base-T و ارتباط SPI

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

Add to compare

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: red0830 Categories: آی سی رابط و مبدل دیتا, آی سی و ماژول شبکه Tags: آی سی شبکه, آی سی شبکه ENC28J60, خرید ENC28J60, شبکه ENC28J60, فروش ENC28J60, قیمت ENC28J60

توضیحات

آی سی شبکه ENC28J60

آی سی شبکه ENC28J60 یک کنترلر اترنت تمام و کمال با درگاه ارتباطی SPI می‌باشد. این محصول درگاه اترنت را برای تمامی کنترل‌هایی که ارتباط SPI دارند، فراهم می‌کند. مشخصات تراشه ENC28J60 مبتنی بر استاندارد IEEE 802.3 بوده و به خاطر واحد DMA داخلی که دارد، سرعت پردازش بالایی به ارمغان آورده‌است. ENC28J60 از طریق درگاه SPI و با حداکثر سرعت کلاک 20MHz، با کنترلر ارتباط برقرار می‌کند. همچنین می‌توان با اتصال دو LED به دو پینی که تراشه در اختیار کاربر گذاشته‌است، وضعیت لینک و شبکه را مشاهده کرد. پکیج این آی سی یک پکیج SMD مدل 28Pin-QFN می‌باشد.

کاربردها

IoT
خانه هوشمند

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Ethernet Controller Features
• IEEE 802.3™ Compatible Ethernet Controller
• Fully Compatible with 10/100/1000Base-T Networks
• Integrated MAC and 10Base-T PHY
• Supports One 10Base-T Port with Automatic
Polarity Detection and Correction
• Supports Full and Half-Duplex modes
• Programmable Automatic Retransmit on Collision
• Programmable Padding and CRC Generation
• Programmable Automatic Rejection of Erroneous
Packets
• SPI Interface with Clock Speeds up to 20 MHz
Buffer
• 8-Kbyte Transmit/Receive Packet Dual Port SRAM
• Configurable Transmit/Receive Buffer Size
• Hardware Managed Circular Receive FIFO
• Byte-Wide Random and Sequential Access with
Auto-Increment
• Internal DMA for Fast Data Movement
• Hardware Assisted Checksum Calculation for
Various Network Protocols

Physical Layer (PHY) Features
• Loopback mode
• Two Programmable LED Outputs for LINK, TX,
RX, Collision and Full/Half-Duplex Status
Operational
• Six Interrupt Sources and One Interrupt Output Pin
• 25 MHz Clock Input Requirement
• Clock Out Pin with Programmable Prescaler
• Operating Voltage of 3.1V to 3.6V (3.3V typical)
• 5V Tolerant Inputs
• Temperature Range: -40°C to +85°C Industrial,
0°C to +70°C Commercial (SSOP only)
• 28-Pin SPDIP, SSOP, SOIC, QFN Packages
