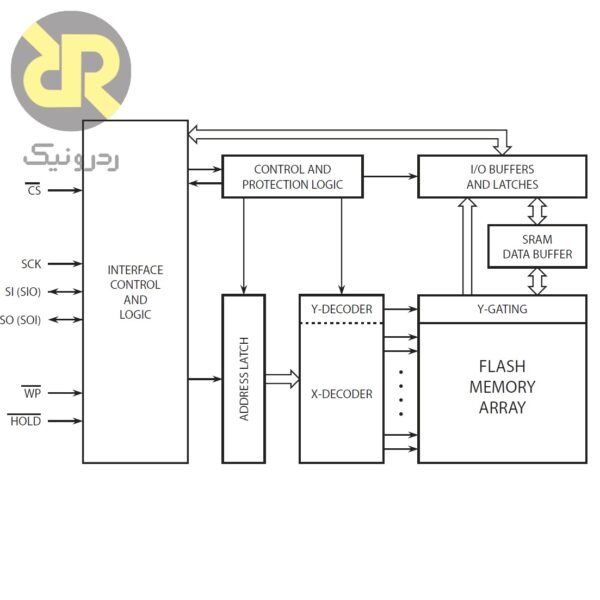

آی سی حافظه Flash AT25DF321A
آی سی حافظه Flash AT25DF321A یک حافظه فلش سریال بوده که برای استفاده در طیف وسیعی از محصولات الکترونیکی طراحی شدهاست. سکتورها و سایز بلوکهای پاک شونده بر اساس نیازهای روز کدنویسی و ذخیرهسازی داده، بهینهسازی شدهاست. با بهینهسازی سایز سکتورهای فیزیکی و بلوکهای پاک شونده، استفاده بهینهتری از فضای حافظه خواهد شد. AT25DF321A برای استفاده در سیستمهای 3 ولتی طراحی شده است و کلیه عملیات خواندن، پروگرم و پاک کردن توسط یک منبع تغذیه 2.7 تا 3.6 ولتی صورت میگیرد (برای پروگرم کردن و پاک کردن نیازی به ولتاژ جداگانه ندارد).
کاربردها
- لوازم الکترونیکی
- سیستمهای جمعآوری داده
ویژگیهای محصول
با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.
- Single 2.7V – 3.6V Supply
- Serial Peripheral Interface (SPI) Compatible
– Supports SPI Modes 0 and 3
– Supports RapidS Operation
– Supports Dual-Input Program and Dual-Output Read
- Very High Operating Frequencies
– 100MHz for RapidS
– 85MHz for SPI
– Clock-to-Output (tV) of 5ns Maximum
- Flexible, Optimized Erase Architecture for Code + Data Storage Applications
– Uniform 4-Kbyte Block Erase
– Uniform 32-Kbyte Block Erase
– Uniform 64-Kbyte Block Erase
– Full Chip Erase
- Individual Sector Protection with Global Protect/Unprotect Feature
– 64 Sectors of 64-Kbytes Each
- Hardware Controlled Locking of Protected Sectors via WP Pin
- Sector Lockdown
– Make Any Combination of 64-Kbyte Sectors Permanently Read-Only
- 128-Byte Programmable OTP Security Register
|
- Program and Erase Suspend/Resume
- Automatic Checking and Reporting of Erase/Program Failures
- Software Controlled Reset
- JEDEC Standard Manufacturer and Device ID Read Methodology
- Low Power Dissipation
– 12mA Active Read Current (Typical at 20MHz)
– 5μA Deep Power-Down Current (Typical)
- Endurance: 100,000 Program/Erase Cycles
- Data Retention: 20 Years
- Complies with Full Industrial Temperature Range
- Industry Standard Green (Pb/Halide-free/RoHS Compliant) Package Options
– 8-lead SOIC (208-mil wide)
– 8-pad Ultra Thin DFN (5 x 6 x 0.6mm)
- Flexible Programming
– Byte/Page Program (1- to 256-Bytes)
- Fast Program and Erase Times
– 1.0ms Typical Page Program (256-Bytes) Time
– 50ms Typical 4-Kbyte Block Erase Time
– 250ms Typical 32-Kbyte Block Erase Time
– 400ms Typical 64-Kbyte Block Erase Time
|
