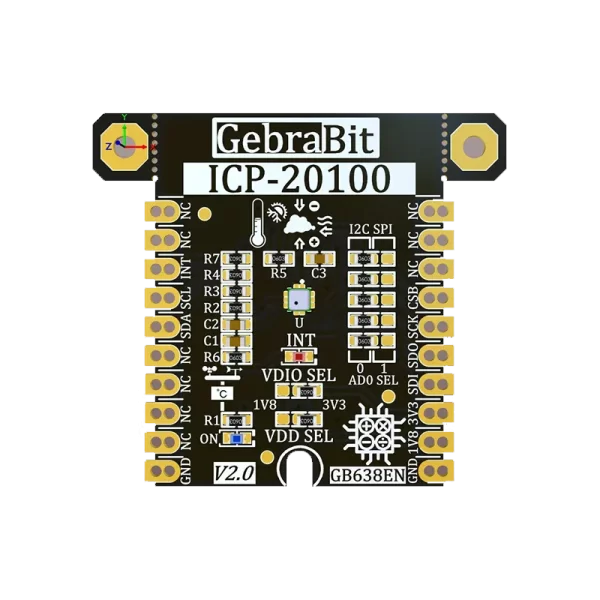

ماژول دما و فشارسنج GebraBit ICP-20100

ماژول دما و فشارسنج GebraBit ICP-20100

GebraBit ICP-20100 ماژولی با دقت بالا برای اندازه‌گیری دما و فشار بارومتریک می‌باشد.  این ماژول با تغذیه 1.8 یا 3.3 ولتی توسط جامپر سلکتور “VDD SEL” قابل راه اندازی است.  همچنین جامپر دیگری تحت عنوان “VDIO SEL “ برای انتخاب سطح منطقی ولتاژ پین‌های ورودی/خروجی (I/O) ماژول بین “1.8” یا “3.3” ولت نیز وجود دارد که امکان اتصال طیف وسیعی از میکروکنترلرها را به این ماژول فراهم می‌کند.

در سمت راست قسمت بالای ماژول دما و فشارسنج GebraBit ICP-20100، چهار جامپر سلکتور اختصاصی برای ارتباط با این ماژول توسط پروتکل ارتباطی I2C  یا SPI ، تعبیه شده است. همچنین آخرین (پنجمین) جامپر سلکتور نیز برای تنظیم آدرسI2C  در نظر گرفته شده است. امکان دسترسی کاربر به پین وقفه ماژول  GebraBit ICP-20100 ، از طریق پین “int” فراهم شده است.

هشدار: برای اطلاع دقیق از مقادیر صحیح و مطلق و مشخصه‌های مهم هر آی سی، کاربران محترم حتما باید به دیتاشیت سازنده آن قطعه مراجعه نمایند.

Features

• Selectable module power supply and I/O logic voltage between1V8 and 3V3
• On Board Selectable protocol between I2C and SPI
• On Board Selectable I2C address
• On Board, ON/OFF LED indicator
• On Board LED indicator for sensor interrupt
• GEBRABIT Pin Compatible with GEBRABUS
• GEBRABIT small package
• It can be used as a daughter board of GEBRABIT MCU Modules
• Featuring Castellated pad (Assembled as SMD Part)
• Separatable screw parts to reduce the size of the board

Pinout ماژول دما و فشارسنج GebraBit ICP-20100

بررسی اجمالی ماژول دما و فشارسنج GebraBit ICP-20100

سلب مسئولیت: محصولات جبرابیت صرفاً برای اهداف تحقیق و توسعه تولید شده‌اند. بنابراین تیم جبرابیت صریحاً اعلام می‌دارد: در قبال کاربرانی که از محصولات جبرابیت برای کاربردهای بسیار حساس و دقیق که احتمال خسارات مالی و جانی انسانی را در پی داشته باشد، استفاده کنند؛ هیچ مسئولیتی ندارد.
