آی سی مبدل آنالوگ به دیجیتال AD7124-4

PartNumber

AD7124-4

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 customer review)

13,077,540 ﷼

آی سی مبدل آنالوگ به دیجیتال AD7124-4 با رزولوشن 24 بیت،حداکثر نرخ نمونه برداری 19.2kSPS، چهار کانال تفاضلی و خروجی‌های SPI, 3-wire

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

Add to compare

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: A-2787 Category: مبدل آنالوگ به دیجیتال Tags: آی سی مبدل آنالوگ به دیجیتال, آی سی مبدل آنالوگ به دیجیتال AD7124-4, آیسی AD7124-4, ای سی AD7124-4, ایسی AD7124-4, خرید AD7124-4, فروش AD7124-4, قیمت AD7124-4, مبدل 24 بیتی, مبدل آنالوگ به دیجیتال 24بیت, مبدل آنالوگ به دیجیتال AD7124-4, مبدل دلتا سیگما

توضیحات
نظرات (1)

توضیحات

آی سی مبدل آنالوگ به دیجیتال AD7124-4

آی سی مبدل آنالوگ به دیجیتال AD7124-4 یک AFE فوق العاده برای کاربرد در اندازه‌گیری‌های دقیق است. این مبدل از یک ADC کم نویز 24 بیتی ساخته شده است که می‌توان به عنوان یک مبدل ADC چهار کاناله تفاضلی یا 7 کانال نکی استفاده کرد. به خاطر پیاده‌سازی یک تقویت کننده داخلی در طبقه ورودی، می‌توان مستقیما سیگنال‌های ضعیف را به ورودی ADC اعمال کرد. این محصول سه حالت مصرف توانی را پشتیبانی می‌کند: کامل، نیمه و کم مصرف. حداکثر نرخ نمونه برداری در حالت کامل بوده و برابر 19.2kSPS است.

کاربردها

فرستنده‌های هوشمند
اندازه‌گیری فشار
اندازه‌گیری دما
کنترل فرآیند صنعتی
ابزار دقیق

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Three power modes
RMS noise
- Low power: 24 nV rms at 1.17 SPS, gain = 128 (255 μA typical)
- Mid power: 20 nV rms at 2.34 SPS, gain = 128 (355 μA typical)
- Full power: 23 nV rms at 9.4 SPS, gain = 128 (930 μA typical)
Up to 22 noise free bits in all power modes (gain = 1)
Output data rate
- Full power: 9.38 SPS to 19,200 SPS
- Mid power: 2.34 SPS to 4800 SPS
- Low power: 1.17 SPS to 2400 SPS
Rail-to-rail analog inputs for gains > 1
Simultaneous 50 Hz/60 Hz rejection at 25 SPS (single cycle settling)
Diagnostic functions (which aid safe integrity level (SIL) certification
Crosspoint multiplexed analog inputs
- 4 differential/7 pseudo differential inputs
Programmable gain (1 to 128)
Band gap reference with 10 ppm/°C drift maximum (70 μA)

Matched programmable excitation currents
Internal clock oscillator
On-chip bias voltage generator
Low-side power switch
General-purpose outputs
Multiple filter options
Internal temperature sensor
Self and system calibration
Sensor burnout detection
Automatic channel sequencer
Per channel configuration
Power supply: 2.7 V to 3.6 V and ±1.8 V
Independent interface power supply
Power-down current: 5 μA maximum
Temperature range: −40°C to +125°C

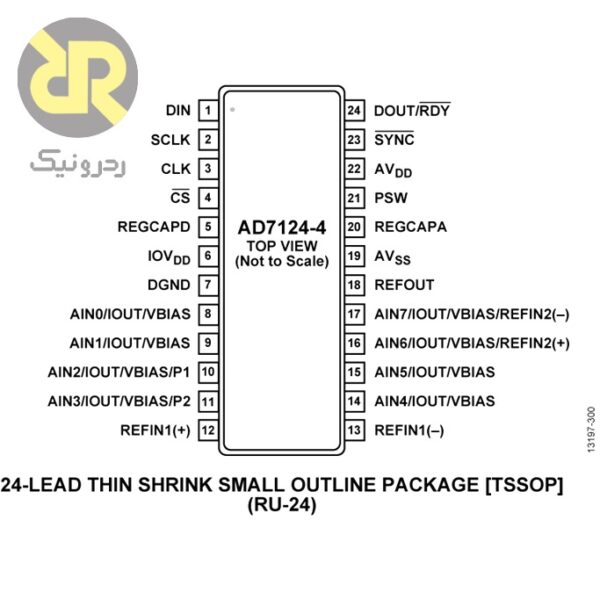

32-lead LFCSP/24-lead TSSOP
3-wire or 4-wire serial interface
- SPI, QSPI, MICROWIRE, and DSP compatible
- Schmitt trigger on SCLK
ESD: 4 kV
