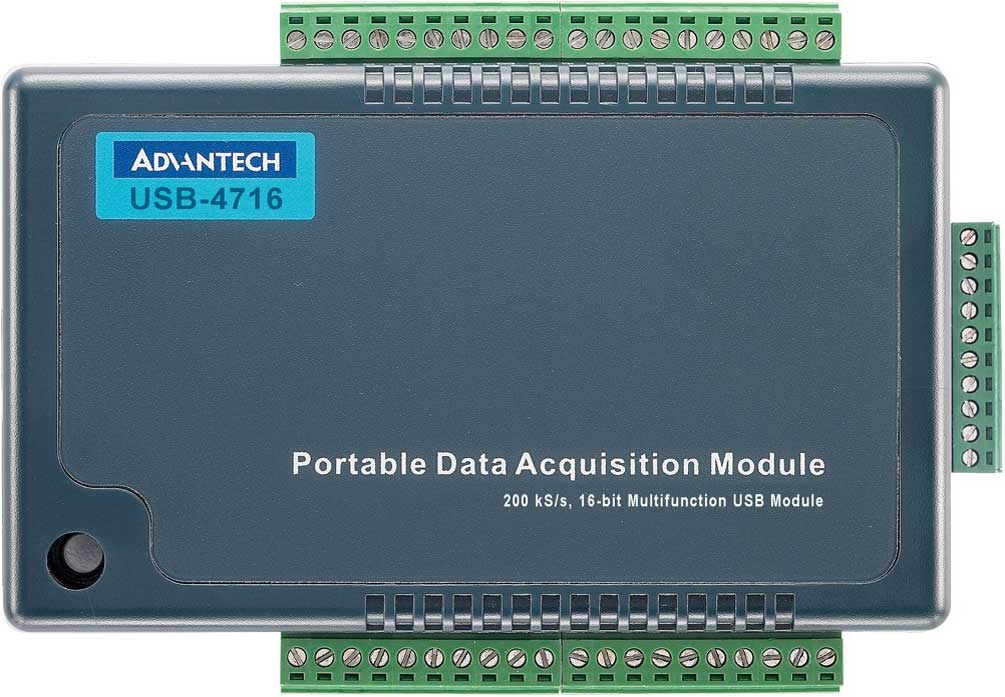

کارت داده برداری ADVANTECH USB-4716-AE
1,776,950,700 ﷼
موجود
کارت داده برداری USB-4716-AE
ماژول USB-4716-AE یکی از پرکاربردترین و پرفروشترین دستگاههای سری USB-4700 شرکت Advantech است، که برای جمعآوری داده (DAQ)، اندازهگیری دقیق آنالوگ، کنترل دیجیتال و تولید خروجی آنالوگ طراحی شده است. این دستگاه یک ماژول چندمنظوره واقعی است که بدون نیاز به کارتهای داخلی، تنها با اتصال USB قادر است امکانات یک سیستم اندازهگیری پیشرفته و صنعتی را در اختیار کاربر قرار دهد.
این محصول به دلیل سهولت استفاده، امکان حمل آسان، سازگاری گسترده نرمافزاری و دقت بالا در آزمایشگاهها، مراکز تحقیقاتی، خطوط تولید و پروژههای صنعتی مورد استفاده قرار میگیرد.
امکانات و ساختار حرفهای USB-4716-AE
- ورودی آنالوگ 16 کاناله با رزولوشن 16 بیت
USB-4716-AE دارای ۱۶ کانال ورودی آنالوگ است که میتوان آن را در حالتهای Single-ended یا Differential استفاده کرد. این ساختار انعطافپذیری زیادی در اندازهگیری سیگنالهای مختلف ایجاد میکند. دقت اندازهگیری نیز با رزولوشن 16-bit تضمین میشود که مناسب تحلیلهای صنعتی، دانشگاهی و تخصصی است.
این ویژگیها طبق دیتاشیت رسمی Advantech ارائه شدهاند.
- نرخ نمونهبرداری (Sampling Rate) تا 200 kS/s
نرخ نمونهبرداری بالا یکی از نقاط قوت این ماژول است. در کاربردهایی مانند تست سیستمهای دینامیک، اندازهگیری سیگنالهای سریع، تحلیل رفتار سنسورها و ثبت موج، نرخ 200 kS/s عملکرد Real-time و دقیق را تضمین میکند.
- دو کانال خروجی آنالوگ (AO) برای کنترل و تولید سیگنال
این دستگاه دارای ۲ کانال خروجی آنالوگ با رزولوشن 16-bit است.
از این کانالها میتوان برای:
- تولید موج آنالوگ
- کنترل تجهیزات
- ارسال سیگنال تست
- درایو دستگاههای آزمایشگاهی
استفاده کرد.
این موارد طبق اطلاعات درجشده در سایتهای فنی توزیعکنندگان تأیید شده است.
- خطوط دیجیتال ورودی/خروجی (DI/DO) – مناسب کنترل و اتوماسیون
USB-4716-AE شامل ۱۶ خط دیجیتال (۸ ورودی + ۸ خروجی) است که از سطح منطقی TTL پشتیبانی میکنند.
از آنها میتوان برای:
- خواندن وضعیت سوئیچها
- کنترل رلهها
- فعالسازی تجهیزات
- مانیتورینگ دیجیتالی
استفاده کرد.
این قابلیت باعث میشود دستگاه علاوه بر ابزار اندازهگیری، یک کنترلر دیجیتال نیز محسوب شود.
- کانتر/تایمر 32 بیتی
شمارنده داخلی با دقت 32 بیت امکان اندازهگیری فرکانس، شمارش پالس و اندازهگیری زمان با دقت بالا را فراهم میکند. این مورد در پروژههای صنعتی و پژوهشی اهمیت زیادی دارد.
- تغذیه کامل از طریق USB – بدون نیاز به منبع جداگانه
یکی از جذابترین ویژگیها در کاربردهای پرتابل این است که دستگاه فقط با USB روشن میشود.
هیچ آداپتور یا منبع تغذیه خارجی لازم نیست.
- سازگاری با زبانهای مختلف برنامهنویسی
طبق راهنماهای رسمی Advantech، این دستگاه با زبانهای زیر سازگار است:
- C, C++
- C#
- Python
- Java
- MATLAB
- LabVIEW
این موضوع باعث شده USB-4716-AE در پروژههای نرمافزاری، تحقیقاتی و صنعتی بسیار محبوب باشد.
کاربردهای تخصصی USB-4716-AE
1. استفاده در آزمایشگاهها و دانشگاهها
به دلیل امکانات متعدد اندازهگیری و کنترل، این ماژول برای:
- تست سنسور
- جمعآوری داده
- پروژههای الکترونیک
- تحقیق و توسعه
بسیار مناسب است.
2. سیستمهای اتوماسیون صنعتی
در کاربردهای صنعتی، این دستگاه میتواند:
- از سنسورها داده بگیرد
- به عملگرها خروجی دهد
- وضعیت دیجیتال سیستم را مانیتور کند
- دادهها را ثبت و تحلیل نماید
پشتیبانی از 16 DI/DO و 2 AO آن را به یک ابزار کامل برای کنترل پروسه تبدیل کرده است.
3. تست و اندازهگیری خطوط تولید
در خطوط تولید برای کنترل کیفیت (QC) از دستگاههایی مانند USB-4716-AE استفاده میشود تا:
- ولتاژ
- جریان
- وضعیت دیجیتال
- فرکانس
را پایش و ثبت کنند.
4. رباتیک و پروژههای امبدد
وجود ورودی/خروجی دیجیتال و آنالوگ به همراه شمارنده باعث میشود این دستگاه در پروژههای رباتیک نیمهصنعتی یکی از انتخابهای حرفهای باشد.
5. دیتالاگینگ و پایش طولانیمدت (Monitoring)
USB-4716-AE گزینهای عالی برای دیتالاگرهاست، زیرا:
- دقت بالا دارد
- چندین کانال را همزمان پشتیبانی میکند
- نصب سادهای دارد
- تغذیه USB دارد
مزایای مهم برای خریداران و مهندسان
نصب سریع – بدون نیاز به کارت داخلی
Freeze-free USB DAQ مناسب لپتاپ و PC.
چندمنظوره (آنالوگ + دیجیتال + شمارنده)
به جای خرید چند دستگاه مختلف، همه امکانات در یک ماژول ارائه میشود.
مناسب پروژههای کوچک تا صنعتی
با وجود قیمت مناسب نسبت به کارایی، یک ابزار قابل اعتماد برای تجهیزات صنعتی محسوب میشود.
سازگاری گسترده نرمافزاری
یکی از مهمترین مزیتهای Advantech نسبت به برندهای مشابه.
