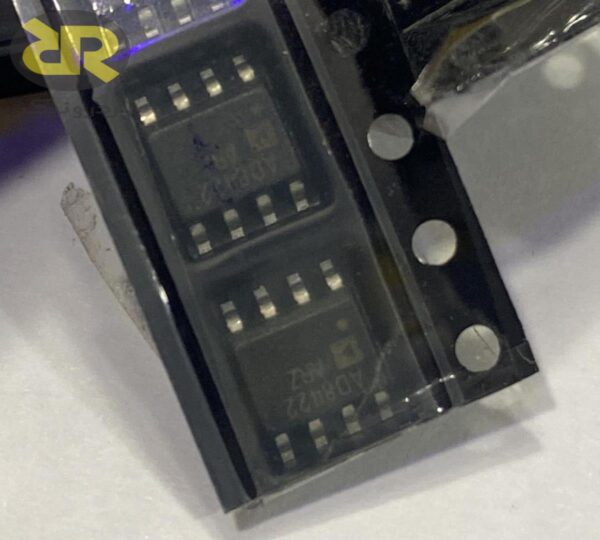

تقویت کننده ابزار دقیق AD8422

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بررسی مشتری)

3,200,000 ﷼

تقویت کننده ابزار دقیق AD8422 با عملکرد بالا، تک کاناله rail-to-rail و پهنای باند 2.2 مگاهرتز

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

موجود

از این ویژگی برای چت با پشتیبان فروش ما استفاده کنید.

فروشگاه ردرونیک آنلاین سلام!! چطور میتونم کمکتون کنم؟ شماره واتساپ : +989126893306 چت

مقایسه

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: red0818 دسته: آپ‌امپ‌های مهندسی پزشکی, تقویت کننده های عملیاتی, سنسور نوار مغز برچسب: ای سی AD8422, ایسی AD8422, تقویت کننده AD8422, تقویت کننده ابزار دقیق, فروش AD8422, قیمت AD8422

توضیحات
نظرات (1)

توضیحات

تقویت کننده ابزار دقیق AD8422

تقویت کننده ابزار دقیق AD8422 یک تقویت کننده بسیار دقیق، کم مصرف، کم نویز و rail-to-rail است که عملکرد بسیار بالایی در تجهیزات صنعتی دارد. AD8422 نسل سوم توسعه یافته AD620 است. AD8422 ضمن اینکه توان کمتری مصرف می‌کند، تکنولوژی پردازشی و طراحی جدید تری داشته که منجر شده دینامک رنج وسیع‌تری بدست آید. جریان بایاس این قطعه آن قدر کم است که به راحتی می‌توان آن را به منابعی با امپدانس بالا متصل کرد. ورودی این تقویت کننده از حفاظت ESD برخوردار بوده و ولتاژهای پیوسته بیشتر از 40 ولت اجازه عبور ندارند.

بهره این تقویت کننده بین 1 تا 1000 بوده و توسط یک مقاومت تنظیم می‌شود. پین reference به منظور تنظیم آفست خروجی استفاده می‌شود که برای اتصال تقویت کننده به ADC بکار می‌آید.

کاربردها

تجهیزات پزشکی
کنترل فرآیندهای صنعتی
Strain gages
رابط ترنسدیوسر
سیستم‌های گردآوری داده دقیق
تجهیزات قابل حمل
سیستم‌های کانال ایزوله

مشخصات فنی

بخاطر اهمیت مطالب فنی، از ترجمه صرف نظر شده است.

Low power:
330 μA maximum quiescent current
Rail-to-rail output
Low noise and distortion
8 nV/√Hz maximum input voltage noise at 1 kHz
0.15 μV p-p RTI noise (G = 100)
0.5 ppm nonlinearity with 2 kΩ load (G = 1)
Excellent ac specifications
80 dB minimum CMRR at 10 kHz (G = 1)
2.2 MHz bandwidth (G = 1)
Gain range: 1 to 1000

High precision dc performance (AD8422BRZ)
150 dB minimum CMRR (G = 1000)
0.04% maximum gain error (G = 1000)
0.3 μV/°C maximum input offset drift
0.5 nA maximum input bias current
Wide supply range
4.6 V to 36 V single supply
±2.3 V to ±18 V dual supply
Input overvoltage protection: 40 V from opposite supply
