چیپ AFE ضربان قلب و نرخ تنفس ADS1292

PartNumber

ADS1292RIRSMT

Note

Simultaneous sampling

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بررسی مشتری)

4,766,520 ﷼

چیپ AFE ضربان قلب و نرخ تنفس ADS1292، دو کاناله همزمان 24 بیتی با نرخ نمونه برداری 8kSPS و خروجی SPI

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

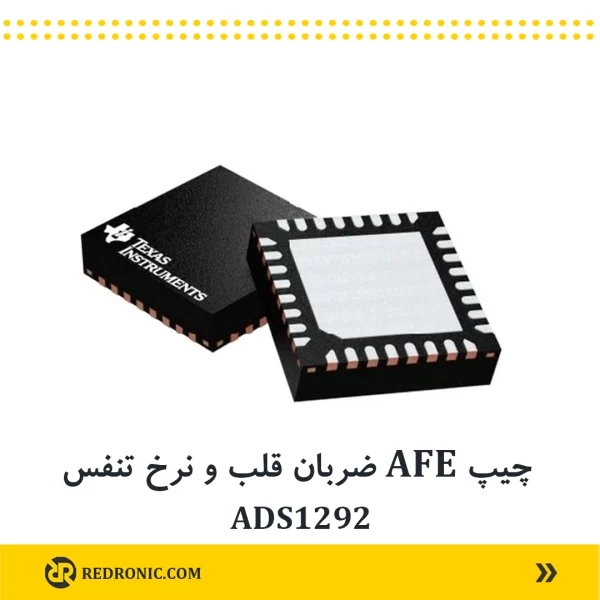

AFE ضربان قلب و نرخ تنفس ADS1292

چیپ AFE ضربان قلب و نرخ تنفس ADS1292 یک مبدل 24 بیتی دلتا سیگما است که به صورت همزمان از چند کانال نمونه برداری می‌کند. این آی سی، یک تقویت کننده داخلی با بهره قابل تنظیم (PGA)، یک رفرنس داخلی و یک اسیلاتور رو بردی را در بر می‌گیرد. ADS1292، ADS1291 و ADS1292R تمامی ویژگی‌هایی که برای کاربردهای پزشکی قابل حمل و کم مصرف، ورزشی و تناسب اندام نیاز است، در بر می‌گیرد. به خاطر مجتمع سازی بسیار فشرده و عملکرد عالی، هزینه نهایی و توان مصرفی سیستم نهایی به شدت کاهش یافته است.

کاربردها

تجهیزات پزشکی (ECG) مانند:
- نظارت بر بیماران (هولتر، تست استرس، علائم حیاتی)
- نظارت بر تناسب اندام و مراقبت شخصی (ضربان قلب، تنفس و ECG)
دریافت داده با دقت بالا و به صورت چند کاناله و همزمان

مشخصات فنی

بخاطر اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Two low-noise PGAs and two high-resolution ADCs
(ADS1292 and ADS1292R)
Low power: 335 µW/channel
Input-referred noise: 8 µV_PP
(150-Hz BW, G = 6)
Input bias current: 200 pA
Data rate: 125 SPS to 8 kSPS
CMRR: 120 dB
Programmable gain: 1, 2, 3, 4, 6, 8, or 12
Built-in oscillator and reference

Supplies: unipolar or bipolar
- Analog: 2.7 V to 5.25 V
- Digital: 1.7 V to 3.6 V
Built-in right leg drive amplifier, lead-off detection, test signals
Integrated respiration impedance measurement (ADS1292R)
Flexible power-down, standby mode
SPI™-compatible serial interface
Operating temperature range: –40°C to +85°C
