چیپ AFE پالس اکسیمتر AFE4490

PartNumber	AFE4490RHAT
Note	Fully-Integrated AFE

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 customer review)

15,455,080 ﷼

چیپ AFE پالس اکسیمتر AFE4490 تک کانال 22 بیتی، با پروتکل ارتباطی SPI مناسب برای پالس اکسیمتر

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

Add to compare

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: A-2908 Categories: حسگرهای علائم حیاتی, مهندسی پزشکی Tags: afe4490, ای سی AFE4490, پالس اکسیمتر, چیپ AFE4490RHAT

توضیحات

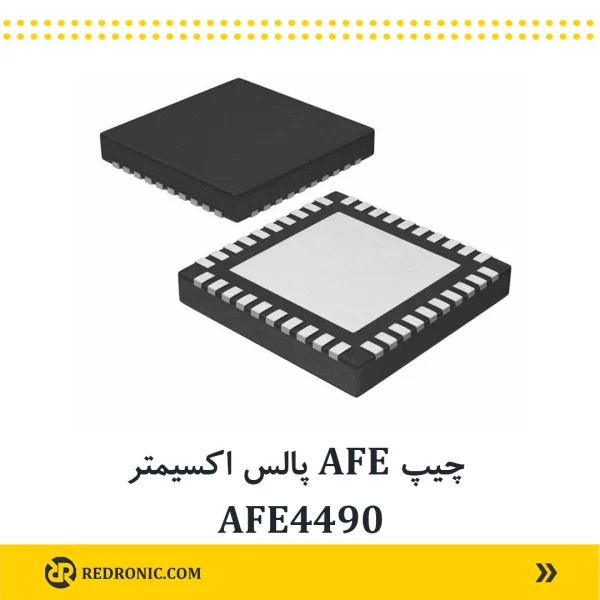

چیپ AFE پالس اکسیمتر AFE4490

چیپ AFE پالس اکسیمتر AFE4490 یک چیپ کاملا مجتمع شده مناسب برای پالس اکسیمتر است. این قطعه از یک کانال گیرنده کم نویز با مبدل آنالوگ به دیجیتال 22 بیتی ، بلوک مربوط به LED فرستنده و بلوک تشخیص خطای سنسور و LED تشکیل شده است. این قطعه برای ارتباط با میکروکنترلر یا دیگر پردازنده ها از پروتکل ارتباطی SPI استفاده می کند. برای کاهش جیتر کلاک و سهولت در ملزومات کلاک سیستم، چیپ AFE از کریستال خارجی استفاده می کند.

کاربردها

پالس اکسیمتر پزشکی
کاربردهای فتومتریک صنعتی

مشخصات فنی

بخاطر اهمیت مطالب فنی، از ترجمه صرف نظر شده است.

Fully-Integrated Analog Front-End for
Pulse Oximeter Applications:
- Flexible Pulse Sequencing and
  Timing Control
Transmit:
- Integrated LED Driver (H-Bridge, Push, or Pull)
- 110-dB Dynamic Range Across Full Range (Enables Low Noise at Low LED Current)
- LED Current:
  - Programmable Ranges of 50 mA, 75 mA, 100 mA, 150 mA, and 200 mA,
    Each with 8-Bit Current Resolution
- Low Power:
  - 100 µA + Average LED Current
- LED On-Time Programmability from
  (50 µs + Settle Time) to 4 ms
- Independent LED2, LED1 Current Reference

Package: Compact VQFN-40 (6 mm × 6 mm)
Specified Temperature Range: –40°C to 85°C

Receive Channel with High Dynamic Range:
- Input-Referred Noise:
  50 pA_RMS (at 5-µA PD Current)
- 13.5 Noise-Free Bits (at 5-µA PD Current)
- Analog Ambient Cancellation Scheme with Selectable 1-µA to 10-µA Ambient Current
- Low Power: < 2.3 mW at 3.0-V Supply
- Rx Sample Time: 50 µs to 4 ms
- I-V Amplifier with Seven Separate LED2 and LED1 Programmable Feedback R and C Settings
- Integrated Digital Ambient Estimation and Subtraction
Integrated Fault Diagnostics:
- Photodiode and LED Open and
  Short Detection
- Cable On or Off Detection
Supplies:
- Rx = 2.0 V to 3.6 V
- Tx = 3.0 V or 5.25 V
