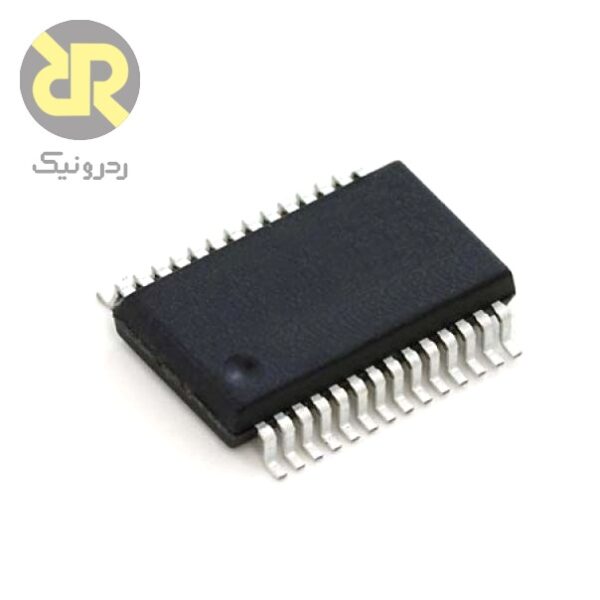

آی سی ضبط صدا ISD1760
آی سی ضبط صدا ISD1760 یک تراشه ضبط و پخش پیام‌های صوتی با حداکثر زمان 120 ثانیه می‌باشد. فرکانس نمونه برداری نیز توسط یک مقاومت قابل تنظیم است. این قطعه قادر به ذخیره پیام صوتی 40 ثانیه‌ای با فرکانس 12 کیلوهرتز و پیام 120 ثانیه‌ای با فرکانس 4 کیلوهرتز می‌باشد. ولتاژ کاری آن بین 2.4 تا 5.5 ولت است و می‌تواند هم به صورت جداگانه و هم در کنار میکروکنترلر استفاده شود. تراشه ISD1760 یک پیش تقویت کننده میکروفون با گین قابل تنظیم خودکار (AGC) و خروجی کلاس D با توان حداکثر 670 میلی‌وات را نیز در خود گنجانیده است.
کاربردها
- سیستم‌های اعلان و هشدار صوتی
- رباتیک و سرگرمی
ویژگی‌های محصول
با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.
- Integrated message management systems for single-chip, push-button applications
o REC : level-trigger for recording
o PLAY : edge-trigger for individual message or level-trigger for looping playback sequentially
o ERASE : edge-triggered erase for first or last message or level-triggered erase for all messages
o FWD : edge-trigger to advance to the next message or fast message scan during the playback
o VOL : 8 levels output volume control
o RDY INT : ready or busy status indication
o RESET : return to the default state
o Automatic power-down after each operation cycle
- Message and operation indicators
o Four customizable Sound Effects (SEs) for audible indication
o Optional vAlert (voiceAlert) to indicate the presence of new messages
o LED: stay on during recording, blink during playback, forward and erase operations
- Dual operating modes
o Standalone mode:
Integrated message management techniques
Automatic power-down after each operation cycle
o SPI mode:
Fully user selectable and controllable options via APC register and various SPI commands
|
- Selectable sampling frequency controlled by an external oscillator resistor
- Selectable message duration
o A wide range selection from 20 secs to 480 secs pending upon sampling frequency chosen
- Two individual input channels
o MIC+/MIC-: differential microphone inputs with AGC (Automatic Gain Control)
o AnaIn: single-ended auxiliary analog input for recording or feed-through
- Dual output channels
o Differential PWM Class D speaker outputs directly drives an 8 Ω speaker or a typical buzzer
o Configurable AUD (current) or AUX (voltage) single-ended output drives external audio amplifier
ChipCorder standard features
o High-quality, natural voice and audio reproduction
o 2.4V to 5.5V operating voltage
o 100-year message retention (typical)
o 100,000 record cycles (typical)
- Temperature options:
o Commercial: 0°C to +50°C (die); 0°C to +70°C (packaged units)
o Industrial: -40°C to +85°C (packaged units)
- Packaging types: available in die, PDIP, SOIC and TSOP
Package option: Lead-free packaged units
|
