آی‌ سی تقویت‌کننده ایزوله AMC1200BDUBR

PartNumber

AMC1200BDUBR

امتیازدهی ۵.۰۰ از ۵ در ۱ امتیازدهی مشتری

(۱ بررسی مشتری)

۳,۰۸۹,۷۰۰ ﷼

آی‌سی تقویت‌کننده ایزوله AMC1200BDUBR تک کانال با دامنه ورودی 250mV±، پهنای باند 60kHz و خروجی تفاضلی

*تصاویر صرفا برای معرفی بهتر محصولات هستند، لطفا مشخصات فنی محصولات را مطالعه نمایید.*

ناموجود

مقایسه

افزودن به لیست علاقه‌مندی‌ها

شناسه محصول: A-2757 دسته: تقویت کننده برچسب: amc1200, amc1200bdubr, آی سی تقویت کننده, آی سی تقویت کننده ایزوله AMC1200BDUBR, امپلی فایر AMC1200, امپلی فایر ایزوله AMC1200, ای سی AMC1200, ایسی AMC1200, تقویت کننده AMC1200BDUBR, تقویت کننده ایزوله, خرید AMC1200BDUBR, فروش AMC1200BDUBR, قیمت AMC1200BDUBR

توضیحات

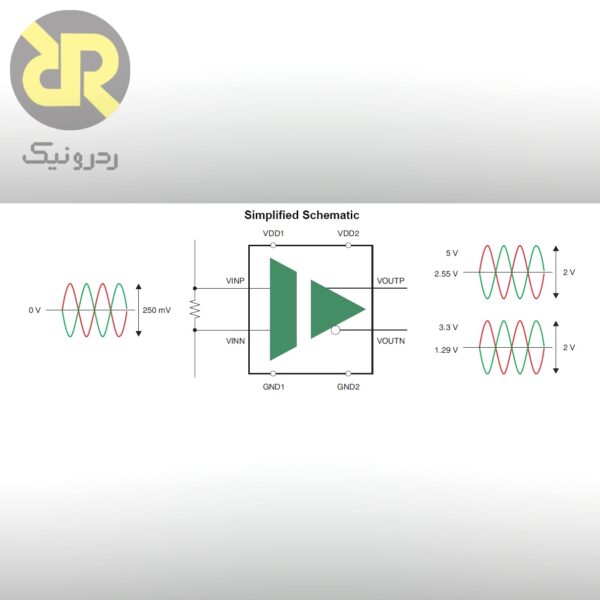

آی‌ سی تقویت‌کننده ایزوله AMC1200BDUBR

آی‌ سی تقویت‌کننده ایزوله AMC1200BDUBR یک آپ امپ دقیق ایزوله شده است که مدارات ورودی و خروجی آن توسط عایقی از جنس SiO_۲از یکدیگر جدا شده‌است. این عایق منجر به ایزولاسیون گالوینیکی 4250 ولتی شده‌است. استفاده از این قطعه در منابع تغذیه، مانع از ورود نویز خط به مدارات حساس می‌شود. ورودی تقویت کننده AMC1200 به نحوی بهینه شده‌است تا بتوان مستقیما آن را به مقاومت‌های شنت یا دیگر سیگنال‌های ولتاژی سطح پایین متصل کرد. عملکرد عالی این قطعه باعث شده تا در کاربردهای کنترلی مانند کنترل موتور، به خاطر کنترل جریان دقیقی که دارد، ریپل کمتری را در موتور شاهد باشیم.

کاربردها

حسگر جریان شنت
کنترل موتور
اینورتر
UPS

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

±250-mV Input Voltage Range Optimized for
Shunt Resistors
Very Low Nonlinearity: 0.075% Maximum at 5 V
Low Offset Error: 1.5 mV Maximum
Low Noise: 3.1 mV_RMS Typical
Low High-Side Supply Current:
8 mA Maximum at 5 V
Input Bandwidth: 60 kHz Minimum
Fixed Gain: 8 (0.5% accuracy)
High Common Mode Rejection Ratio: 108 dB

3.3-V Operation on Low-Side
Certified Galvanic Isolation:
- UL1577 and VDE V 0884-10 Approved
- Isolation Voltage: 4250 V_PEAK (AMC1200B)
- Working Voltage: 1200 V_PEAK
- Transient Immunity: 10 kV/µs Minimum
Typical 10-Year Lifespan at Rated Working
Voltage (see Application Report SLLA197)
Fully Specified Over the Extended Industrial
Temperature Range
