رگولاتور TDA3664 LDO 5V

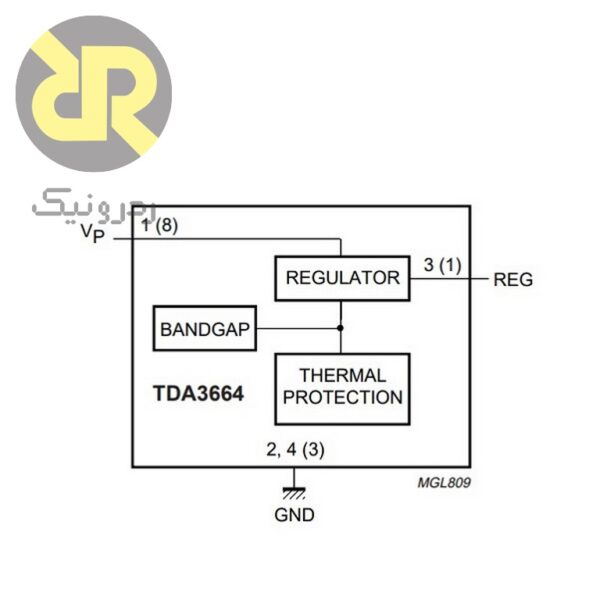

رگولاتور TDA3664 LDO 5V یک تنظیم کننده ولتاژ با خروجی 5 ولت ثابت است که می تواند  تا 100 میلی آمپر جریان در خروجی ارایه دهد.رگولاتور 5 ولت TDA3664 در پکیج های SO8 ، TSSOP8 و SO4 توسط شرکت سازنده تولیدشده است. این سری از رگولاتور ها در ساخت لوازم الکترونیکی قابل حمل ، و تلفن همرا ، افزایش طول عمر باتری ها استفاده می شوند.یک مدار مخصوص clamp در داخل آی سی باعث می شود تا جریان مصرفی( quiescent current ) در حالت به اصطلاح استندبای رگولاتور ، حتی در شرایط وجود بار (Load) در خروجی ، بسیار پایین نگه داشته شود یک مدار محافظت از دما  نیز در این آی سی وجود دارد ، که باعث می شود رگولاتور در دمای بالاتر از 150 درجه سانتی گراد خاموش شود.

کاربردها

1. منابع تغذیه چند منظوره
2. تجهیزات صوتی دیجیتال
3. گوشی های هوشمند
4. باتری های پشتیبان و بکاپ

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

FEATURES

• Fixed 5 V, 100 mA regulator
• Supply voltage range up to +33 V (45 V)
• Very low quiescent current (typically 15 µA)
• Very low dropout voltage
• High ripple rejection
• Very high stability
– Electrolytic capacitors: ESR (Equivalent Series resistance) < 38 Ω at IREG ≤ 25 mA
– Other capacitors: 100 nF at 200 µA ≤ IREG ≤ 100 mA see Fig.5 and Fig.6
• Pin compatible family TDA3662 up to TDA3666. Protections
• Reverse polarity safe (down to −25 V without high reverse current)
• Negative transient of 50 V (RS = 10 Ω, t < 100 ms)
• Able to withstand voltages up to 18 V at the output (supply line may be short-circuited)
• ESD protection on all pins
• DC short-circuit safe to ground and VP of regulator output
• Temperature protection (Tj > 150 °C).
