رگولاتور TDA3681ATH LDO

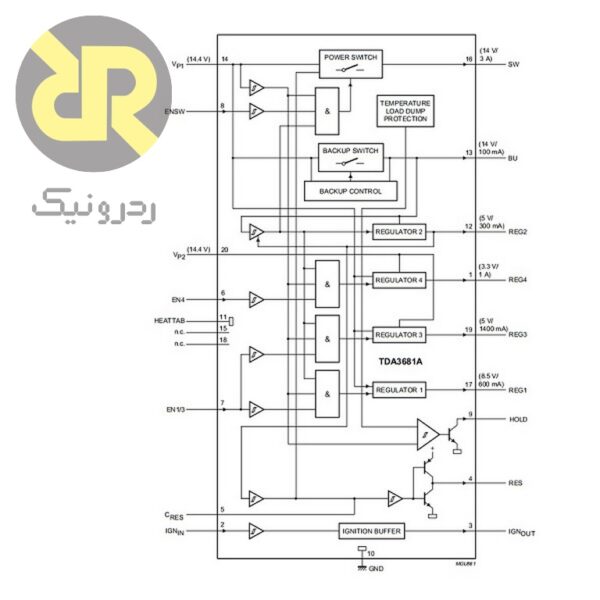

رگولاتور TDA3681ATH LDO یک تنظیم کننده ولتاژ با خروجی چندگانه همراه با یک power switch و  ignition buffer می باشد.سوئیچ برق و یک بافر احتراق. این رگولاتور برای استفاده در رادیوهای اتومبیل با یا بدون میکروکنترلر در نظر گرفته شده است.به طور کل رگولاتور TDA3681A شامل موارد زیر است:

• چهار تنظیم کننده ولتاژ ثابت همراه با مدار محافظت از جریان برگشتی (تنظیم کننده های 1 ، 2 ، 3 و 4). خروجی ولتاژ 2 ، برای تغذیه میکروکنترلر در نظر گرفته شده است که در هنگام بی باری و خاموش شدن حرارتی نیز فعال است.

• رگولاتورهای 3 و 4 دارای یک پایه supply دوم هستند که می تواندبه ولتاژ های تغذیه پایین تر از (> 6.5 ولت) متصل شوند تا اتلاف توان کاهش یابد.

• سوئیچ قدرت دارای حفاظت ، که توسط پین کندورودی کنترل کار می کند.

• خروجی های Reset و hold برای ارتباط  با میکروکنترلر ؛ از سیگنال پین Reset می توان برای فراخوانی میکروکنترلر استفاده کرد.

• هر دو پایه تغذیه می توانند پالس های بی باری  و ولتاژهای منبع تغذیه منفی را تحمل کنند.

• رگولاتور 2 که در ولتاژ  بالاتر از 6.5 ولت به عنوان پشتیبان عمل می کند.

• ورودی اشمیت تریگر ignition همراه با خروجی push-pull

کاربردها

1. 1. اتومبیل
   2. سیستم های صوتی
   3. تجهیزات الکترونیکی

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

FEATURES General
• Extremely low noise behaviour and good stability with very small output capacitors
• Second supply pin for regulators 3 and 4 to reduce power dissipation (e.g. via a DC-to-DC converter)
• Three VP-state controlled regulators (regulators 1, 3 and 4) and a power switch
• Regulator 2, reset and ignition buffer operational during load dump and thermal shutdown
• Combined control pin for switching regulators 1 and 3
• Separate control pins for switching regulator 4 and the power switch
• Supply voltage range from −18 V to +50 V
• Low quiescent current in standby mode (when regulators 1, 3 and 4 and power switch are switched off and ignition input is low)
• Hold output for low VP, load dump and temperature protection
• Reset (push-pull output stage) for regulator 2 and hold output (open-collector output)
• Adjustable reset delay time
• High supply voltage ripple rejection
• Backup capacitor for regulator 2
• One independent ignition buffer (active HIGH). Protections
• Reverse polarity safe (down to −18 V without high reverse current)
• Able to withstand voltages up to 18 V at the outputs (supply line may be short-circuited)
• ESD protection on all pins
• Thermal protections
• Load dump protection
• Foldback current limit protection for regulators 1, 2, 3 and 4
• Delayed second current limit protection for the power switch (at short circuit)
• The regulator outputs and the power switch are DC short-circuit safe to ground and supply (VP).
