رگولاتور سوئیچینگ کاهنده LM2678T-ADJ

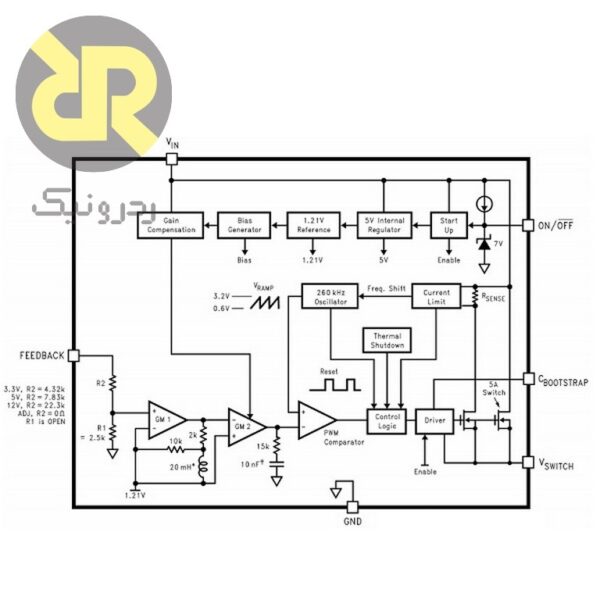

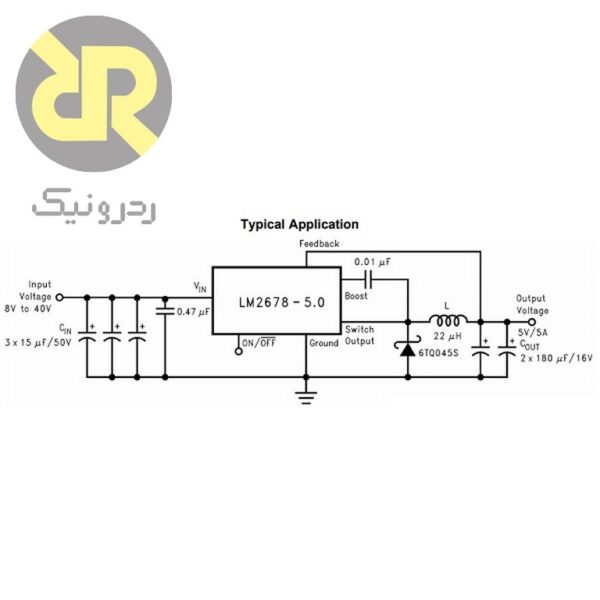

رگولاتور سوئیچینگ کاهنده LM2678T-ADJ از سری رگولاتور های LM2576 با توانایی ارایه 5 آمپر جریان در خروجی با راندمان بالا(استفاده از سوییچ های قدرت DMOS با RDS پایین) می باشد.این سری از رگولاتور ها در ولتاژ های ثابت V 3.3 ، 5 V, 12 V, و ولتاژ خروجی قابل تنظیم ارایه می شوند.احتیاج به حداقل المان های الکترونیکی لازم برای استفاده در خروجی ، همچنین اسیلاتور فرکانس ثابت 260 kHz استفاده از آنها را بسیار آسان کرده است.استفاده از انواع سلف های استاندارد در هر برندی ، طراحی منابع تغذیه سوییچینگ توسط این رگولاتور را بسیار ساده کرده است.از دیگر ویژگی های این رگولاتور سوییچینگ می توان به وجود پین کنترل خاموش و روشن شدن رگولاتور ،خاموش شدن خودکار حرارتی و مدار محدود کننده جریان اشاره کرد.
کاربردها
- در درایور موتور ها
- شاژر انواع باتری
- لوازم خانگی
- تجهیزات اندازه گیری
ویژگی‌های محصول
با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.
Features
• Efficiency Up to 92%
• Simple and Easy to Design Using Off-the-Shelf External Components
• 120-mΩ DMOS Output Switch
• 3.3-V, 5-V, and 12-V Fixed Output and Adjustable (1.2 V to 37 V) Versions
• 50-μA Standby Current When Switched OFF
• ±2% Maximum Output Tolerance Over Full Line and Load Conditions
• Wide Input Voltage Range: 8 V to 40 V
• 260-kHz Fixed Frequency Internal Oscillator
• −40 to 125°C Operating Junction Temperature Range
• Create a Custom Design Using the LM2678 With the WEBENCH® Power Designer
