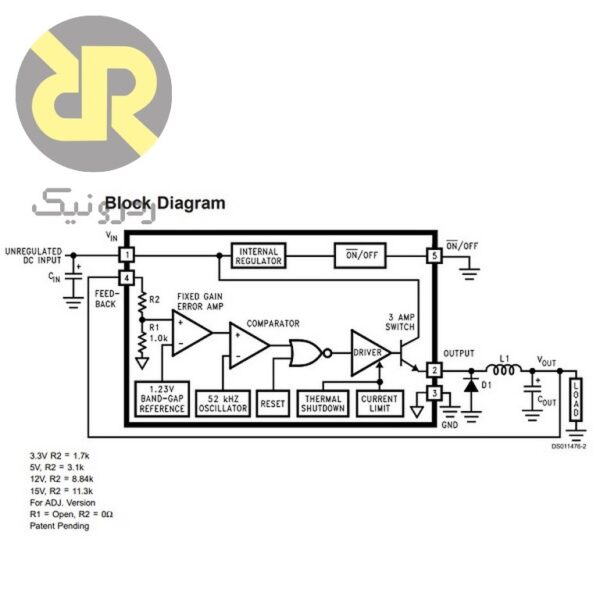

رگولاتور سوئیچینگ کاهنده LM2576S-ADJ

رگولاتور سوئیچینگ کاهنده LM2576S-ADJ از سری رگولاتور های LM2576 با توانایی ارایه 3 آمپر جریان در خروجی با راندمان بالا می باشد.این سری از رگولاتور ها در ولتاژ های ثابت V 3.3 ، 5 V, 12 V, 15 V و ولتاژ خروجی قابل تنظیم ارایه می شوند.احتیاج به حداقل المان های الکترونیکی لازم برای استفاده در خروجی ، مدار محفاظ جهت جلوگیری از اسیب و همچنین اسیلاتور فرکانس ثابت استفاده از آنها را بسیار آسان کرده است.با توجه به راندمان بالای سری  LM2576 استفاده از این رگولاتور به جای رگولاتور های خطی سه پایه پیشنهاد می شود.زیرا علاوه بر کوچک شدن سایز هیت سینک مصرفی در برخی موارد حتی نیازی به استفاده از هیت سینک نیز نمی باشد.استفاده از انواع سلف های استاندارد در هر برندی ، طراحی منابع تغذیه سوییچینگ توسط این رگولاتور را بسیار ساده کرده است.از دیگر ویژگی های این رگولاتور سوییچینگ می توان به اختلاف 4 درصدی ولتاژ خروجی نسبت به ولتاژ ورودی و اختلاف 10 در صدی در فرکانس اسیلاتور، وجود پین کنترل خاموش و روشن شدن رگولاتور ،خاموش شدن خودکار حرارتی و مدار محدود کننده جریان اشاره کرد.

کاربردها

1. 1. در درایور موتور ها
   2. سرور های PSU
   3. لوازم خانگی
   4. تجهیزات اندازه گیری

ویژگی‌های محصول

با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.

Features
• Adjustable version output voltage range: 1.23 V to 37 V ±4% maximum over line and load conditions
• Specified 3-A output current
• Wide input voltage range: 40 V Up to 60 V for HV version
• Requires only four external components
• 52-kHz Fixed-frequency internal oscillator
• TTL-shutdown capability, low-power standby mode
• High efficiency
• Uses readily available standard inductors
• Thermal shutdown and current limit protection
