آی سی تایمر NE555P

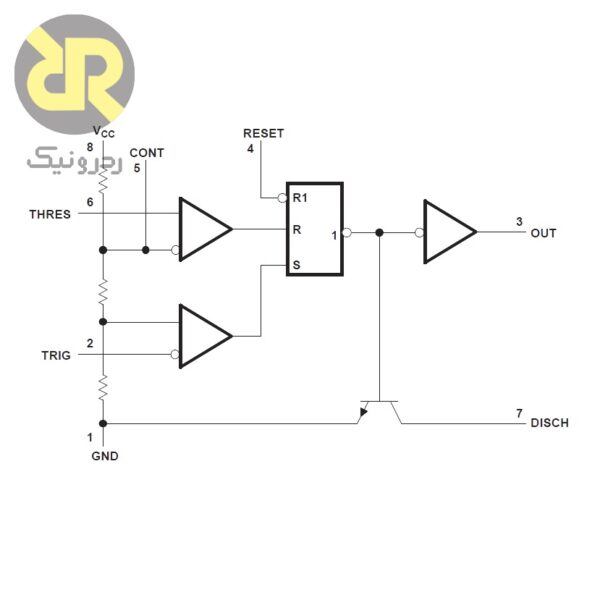

آی سی تایمر NE555P یک تایمر دقیق است که میتواند در حالتهای آستابل و مونو استابل کار کند و توسط خازن و مقاومت (RC) خارجی زمانبندی آن کنترل شود. پایههای THRES و TRIG به ترتیب در آستانههای 2/3 و 1/3 ولتاژ تغذیه (VCC) تنظیم شدهاند. توسط پایه CONT میتوان این آستانهها را تغییر داد. هنگامی که ولتاژ تریگر اعمالی به کمتر از سطح تریگر تنظیم شده کاهش یابد، فلیپ فلاپ SET شده و خروجی High میشود. اگر ولتاژ تریگر اعمالی، بیشتر از سطح تریگر تنظیم شده باشد، و ورودی تریشلد نیز بالاتر از سطح تعریف شده باشد، فلیپ فلاپ ریست شده و خروجی Low میشود. هنگامی که خروجی Low باشد، یک مسیر با امپدانس کم بین DISCH و GND برقرار میشود.
کاربردها
- دستگاههای تشخیص اثر انگشت
- کارت خوان RFID
- اسیلاتور
ویژگیهای محصول
با توجه به اهمیت مطالب فنی از ترجمه صرف نظر شده است.
|
|
saeed –
آی سی تایمر NE555P
یک تایمر دقیق است که میتواند در حالتهای آستابل و مونو استابل کار کند و توسط خازن و مقاومت (RC) خارجی زمانبندی آن کنترل شود.
